產品名稱：Q41F-ZL鋁合金球閥
產品型號：Q41F-ZL
產品口徑：DN50～DN100
產品壓力：0.4Mpa～0.6MPa
產品材質：鋁合金
產品口徑：DN50～DN100
產品壓力：0.4Mpa～0.6MPa
產品材質：鋁合金
產品名稱：鋁合金球閥 產品型號：Q41F-ZL 公稱通徑：DN50～DN100結構形式：球形公稱壓力：0.4Mpa～0.6MPa連接方式：圓法蘭、方法蘭適用溫度：≤50ºC驅動方式：手

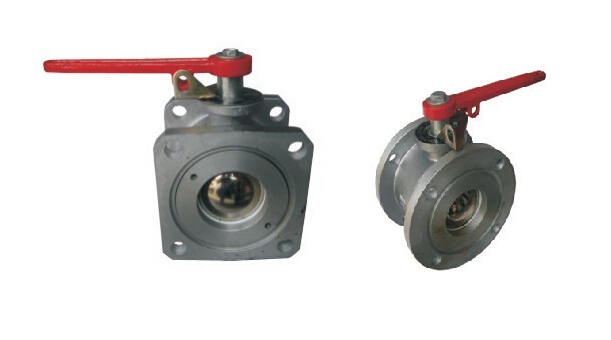

產品說明Q41F-ZL鋁合金球閥采用鋁合金殼體，不銹鋼球芯，具有材料配制合理結構緊湊，重量輕，體積小，使用方便等優點，設有限位和加鎖裝置，安全可靠。廣泛用于非腐蝕性液體輸送管道開閉控制（如油罐車，加油站等）調整：旋轉法蘭內密封座可調整板桿輕重和消除滲漏，當密封環與球面封部位有損傷時，要修正其密封面或者更換。產品介紹鋁合金球閥又名鋁合金槽車球閥，按外形結構可分為鋁直通槽車方球閥和鋁直通槽車圓球閥，采用鋁合金殼體，不銹鋼球芯，具有結構緊湊，重量輕，體積小，使用方便等優點，設有限位和加鎖裝置，安全可靠。廣泛用于非腐蝕性液體輸送管道開閉控制（如油罐車，加油站等）旋轉法蘭內密封座可調整板桿輕重和消除滲漏，當密封環與球面部位有損傷時，要修正其密封面或者更換。產品特點1、鋁合金球閥設有方法蘭連接跟圓法蘭連接，滿足不同管道需求。2、采用鋁合金殼體，具有結構緊湊，重量輕，體積小。 3、結構緊湊，設有限位和加鎖裝置，旋轉法蘭內密封座可調整扳桿輕重和消除滲漏。 產品優點1．流體阻力小，全通徑的球閥基本沒有流阻。2．結構簡單、體積小、重量輕。 3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種氟塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。 4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 5．維護方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 7．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。 方型法蘭及圓型法蘭對比圖 材料及參數

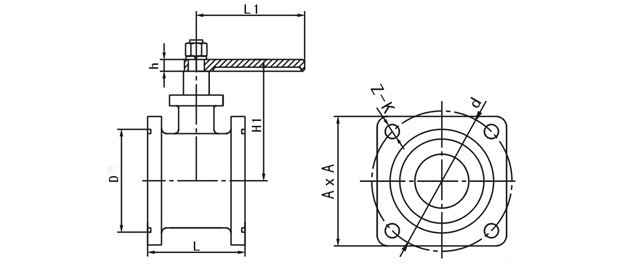

外形結構圖 外形連接尺寸
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
