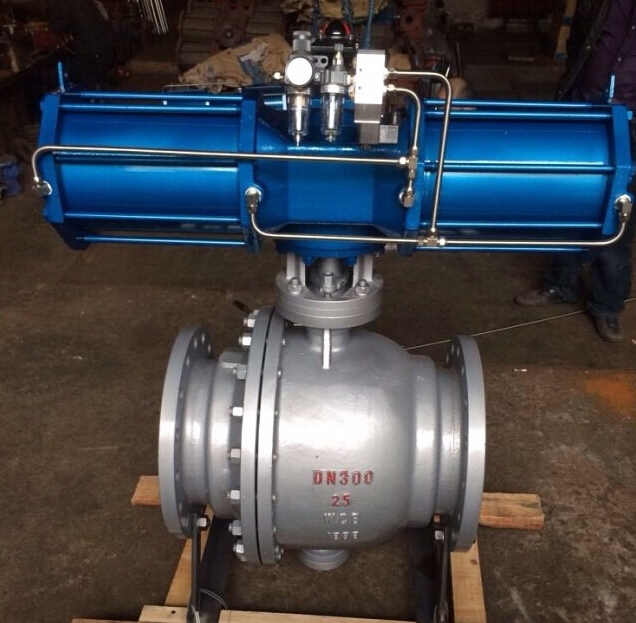

產品名稱：Q647MF氣動卸灰球閥（噴煤粉專用球閥）
產品型號：Q647MF
產品口徑：DN50～DN500
產品壓力：1.6Mpa～2.5Mpa～4.0Mpa
產品材質：鑄鋼、不銹鋼
產品口徑：DN50～DN500
產品壓力：1.6Mpa～2.5Mpa～4.0Mpa
產品材質：鑄鋼、不銹鋼
產品名稱：氣動卸灰球閥 產品型號：Q647MF 公稱通徑：DN50～DN500結構形式：球形公稱壓力：1.6Mpa～2.5Mpa～4.0Mpa連接方式：法蘭適用溫度：-20～+100℃～+450℃ 驅
產品說明Q647MF氣動卸灰球閥屬于噴煤粉專用球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系統。采用雙閥桿結構，可長期保持開啟和關閉的位置精度；開啟和關閉的扭矩小，靈活輕便；執行機構有手動、氣動、液動、電動等，可遠距離控制或計算機程控，單向密封和進口縮孔式結構，特別適用于噴煤粉的氣固二項介質中，不會積灰卡阻；密封圈、密封座、球體采用專門材料和特殊工藝處理，耐磨損、壽命長；密封圈裝有自動磨損補償裝置，不會因使用一段時間后磨損產生泄漏。產品特點1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。2、特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點。 3.閥桿采用整體鍛造并調制處理，硬度達到HB220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所； 4.根據客戶需要，卸灰球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。 5.密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計。 6.根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封。 7.氣動噴煤粉專用球閥還具有結構緊湊、啟閉靈活、安裝維修方便等特點。 主要零件材料及性能
外形結構圖 主要連接尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
