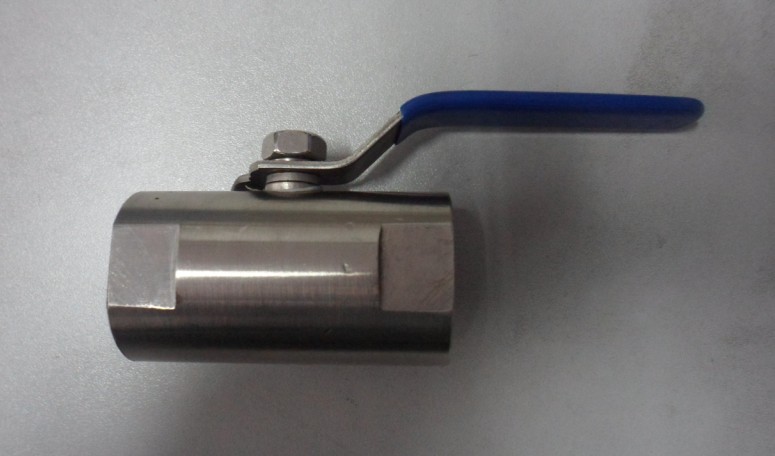

產品名稱：	廣式內螺紋球閥	產品型號：	Q11F
公稱通徑：	DN15～DN100	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭、內螺紋、外螺紋、焊接
適用溫度：	≤150ºC	驅動方式：	手動、電動、氣動
閥體材質：	碳鋼、WCB、鑄鋼、不銹鋼304/316/316L	制造標準：	國標GB、德國DIN、美國API、ANSI、ISO
適用介質：	食品、水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

Q11F廣式內螺紋球閥啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷，結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉。

主要零件材料

適用介質	閥體	球閥球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	A105、45	1Cr18/1Cr18Ni9Ti	不 銹 鋼 SS304	聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL	聚四氟乙烯PTFE對位聚苯PPL
硝酸類	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸類	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

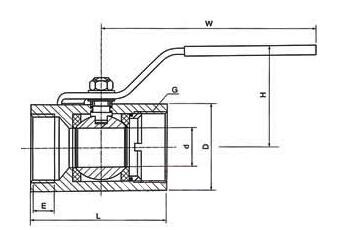

外形結構圖



主要尺寸

公稱通徑	管螺紋	尺寸mm						重量WTg
		d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200

聲明：【Q11F廣式內螺紋球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Q11F廣式內螺紋球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
