產品名稱：CS15H自由半浮球式疏水閥
產品型號：CS15H
產品口徑：DN15～DN65
產品壓力：1.6MPa～2.5MPa～4.0MPa
產品材質：鑄鋼、不銹鋼
產品口徑：DN15～DN65
產品壓力：1.6MPa～2.5MPa～4.0MPa
產品材質：鑄鋼、不銹鋼
產品名稱：自由半浮球式疏水閥 產品型號：CS15H 公稱通徑：DN15～DN65結構形式：半浮球式公稱壓力：1.6MPa～2.5MPa～4.0MPa連接方式：法蘭、內螺紋適用溫度：-29ºC

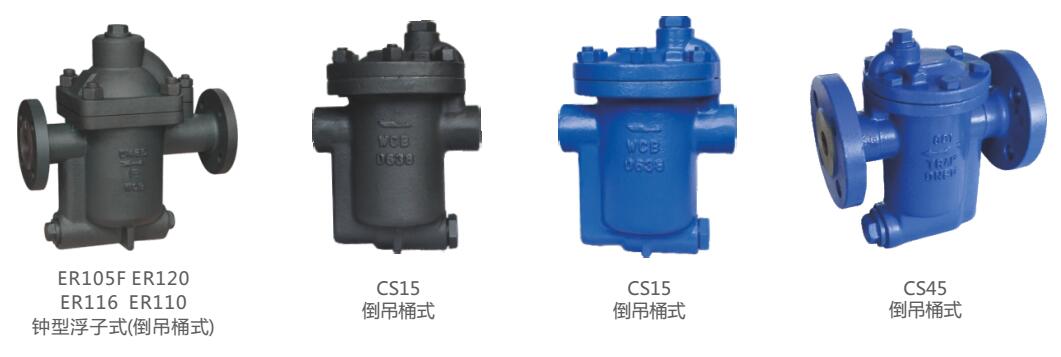

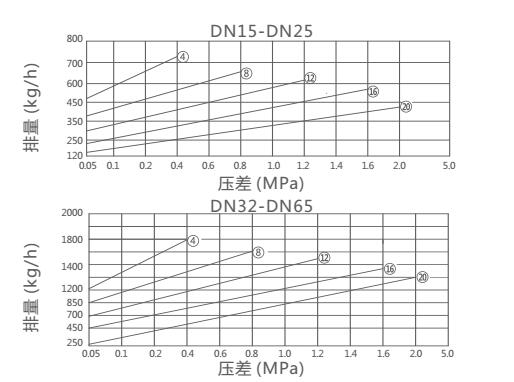

產品說明CS15H自由半浮球式疏水閥用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。工作原理自由半浮球式疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。產品特點1、即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。2、耐水擊倒吊桶結構不會因水擊而遭到損壞，使用壽命長。 3、排空氣性能好倒吊桶上設有溢出排氣孔，可有效地預防蒸汽氣鎖和空氣氣堵。 4、允許背壓高背壓率達85%。 5、維修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。 產品示意圖 排量圖 注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號 2、壓差是指疏水閥的入口端與出口端的壓力差。 結構分析圖 主要零部件

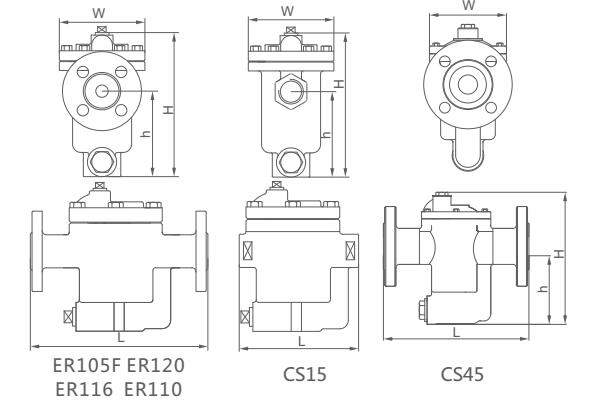

外形結構圖 主要外形尺寸
主要外形尺寸
|
