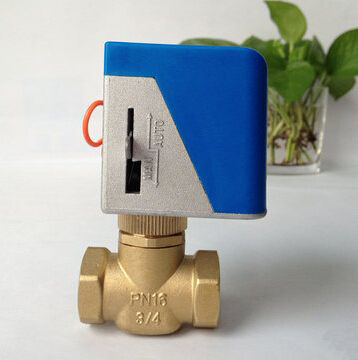

產品名稱：VA7010風機盤管電動閥
產品型號：VA7010
產品口徑：DN15～DN25
產品壓力：1.6MPa
產品材質：黃銅
產品口徑：DN15～DN25
產品壓力：1.6MPa
產品材質：黃銅
產品名稱：風機盤管電動閥 產品型號：VA7010 公稱通徑：DN15～DN25結構形式：二通、三通公稱壓力：1.6MPa連接方式：內螺紋適用溫度：-0ºC～+90ºC驅動方式：電動
產品說明VA7010風機盤管電動閥用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。廣泛用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。結構特點1、閥體黃銅鍛造，不銹鋼桿及彈簧，體積小，耐腐蝕。2、閥芯結構優化，在不減少Kv值的情況下，允許壓差大。 3、驅動器與閥體分離，可快速拆裝。 4、驅動器有可供系統調試和維修使作用的手動操作桿。 技術參數
性能參數
零部件材料

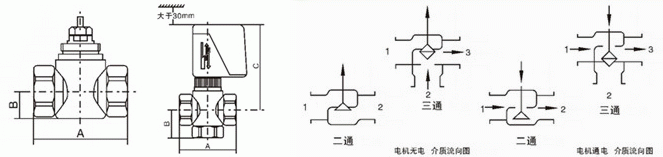

外形結構圖 主要外形尺寸

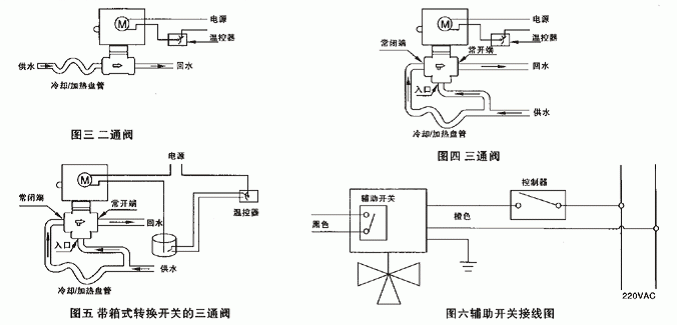

安裝示意圖 安裝調試1、安裝前必須仔細閱讀本說明書，切斷有關電源并必須由專業技術人員進行安裝。2、水流方向必須同閥體上的箭頭方向相同。 3、閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。 4、閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。 與周圍管道、設備 、建筑物必須保持足夠的維修操作空間，同時必須安裝在維修人員通過檢修孔能觸及到的地方。 5、兩只及其兩只以上的電動閥不能并聯，如果確需并聯要用繼電器進行隔離 6、閥體安裝完畢并與管路通過試壓后才安裝驅動器。 7、若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。 8、驅動器不能用保溫材料包裹，否則影響其散熱。 9、驅動器必須通過不小于1.5mm2的導線進行可靠接地，其它線路應符合電工有關標準。 10、安裝完畢并檢查正確無誤后，通電調試，至少應觀察驅動動器的三個完整運行周期，確定所有部件正確為止。 11、經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證電動閥對水流開關的有效性。 維修和保養1、重要警告：安裝、維修和保養之前必須先將電源切斷，以避免造成設備、人身傷害。2、若閥門在泄漏應立即將其從系統中離，并更換整個閥體總成。 3、若驅動器不工作，應更換驅動器總成，若驅動器在工作但走不到位，應清潔驅動器內扇型齒輪齒面，然后上潤滑油。 4、驅動器內減速機為大速比精密小模數齒輪結構，用手動操作桿打開閥門時，用力要輕柔，讓閥桿慢慢下去，用力過猛會損壞減速機。 注意事項馬達罩殼防止滴水滲入。當閥裝于水平管道時，安裝位置與垂直平面夾角不超過85°，如圖2所示。當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。撥動手動操作桿時應緩慢移動，當手動桿沿箭頭指向慢慢移動并按進缺口內卡住，閥門處于常開關態，每當電流首次通過電動閥時，手動桿會再設定至自動位置。常閉二通閥和混合三通閥的安裝如圖形3、4所示。對于高層建筑物，應在底層支管上采用減壓閥。安裝閥體時，應注意閥體的箭頭指向，若帶有輔助開關，其接線如圖6所示。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
