產品名稱：	靜態水力平衡閥	產品型號：	STAF-16C
公稱通徑：	DN40～DN400	功能作用：	平衡流量
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭式
適用溫度：	-20ºC～+120ºC	驅動方式：	手動
閥體材質：	球墨鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、液體等	生產廠家：	浦首閥門

產品說明

STAF-16C靜態水力平衡閥用于完成一個系統中各分支回路間的水力平衡。它的測量通道改變了流量的測量精度，協助調試工程師在完成系統平衡的過程中，降低操作難度，提高調試的精確度。精細的球墨鑄鐵閥體及軟密封設計保證了STAF-16C系列靜態水力平衡閥長時間的使用壽命及嚴密的關斷功能。

產品特點

1、準確地調節壓降和流量。
2、解決供熱（空調）系統中存在的室溫冷熱不均問題。
3、等百分比流量特性，能夠合理地分配流量。
4、克服了“大流量，小溫差”的不合理現象。
5、達到管網液體平衡和節約源的目的。
6、安裝了靜態水力平衡閥的供（回）水管不必再設截止閥。

性能規范

應用范圍	供熱及制冷系統，生活水系統及冷卻塔循環水系統，最大工作壓力：25bar、額定壓力：PN25
閥體	球磨鑄鐵EN-GJS-400-15、鑄鋼WCB、不銹鋼304
連接扣	PP、WCB
閥錐、閥軸	銅合金
壓力測試口	帶有EPDM密封的黃銅
流量誤差	±5%(50%~100%開度)
工作溫度	-20℃~+120℃當需要更高溫度時，可特殊定做，當溫度高于120℃時，請卸下手輪。
密封	PTFE/雙面O形圈
手輪	聚酰胺材料DN50~DN400
閥冒	球墨鑄鐵
閥芯	硅黃銅，CuZn16Si4-C
數字手輪	DN50~DN400的閥門配以紅色聚酰胺塑料
表面處理	兩次瓷漆噴涂符合標準ISO5752，1系列，BS2080，EN558-1，1系列
測量接口	自封式的測量口，移動蓋帽并用探針插入測量

流量計算

計算公式：Q=Kv×√(ΔP) （Q：流量，單位m3/h ；Kv：閥門參數 ；ΔP：閥門前后壓差，單位Bar）靜態水力平衡閥選型時，若無法準確知道所安裝處應補償?shù)淖枇χ禃r(shí)，為不增加系統阻力，則閥門全開情況下其前后壓差不大于5KPa。

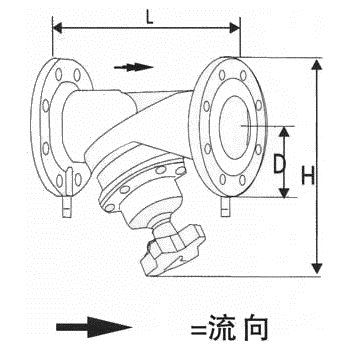

外形結構圖



主要外形尺寸

型號	DN	D	L	H
STAF-16C-40	40	150	165	238
STAF-16C-50	50	165	203	258
STAF-16C-65	65	185	216	285
STAF-16C-80	80	200	250	324
STAF-16C-100	100	220	292	355
STAF-16C-125	125	250	330	410
STAF-16C-150	150	285	356	477
STAF-16C-200	200	340	495	613
STAF-16C-250	250	405	622	740
STAF-16C-300	300	460	698	828
STAF-16C-350	350	520	787	930

安裝位置

聲明：【STAF-16C靜態水力平衡閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的STAF-16C靜態水力平衡閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
