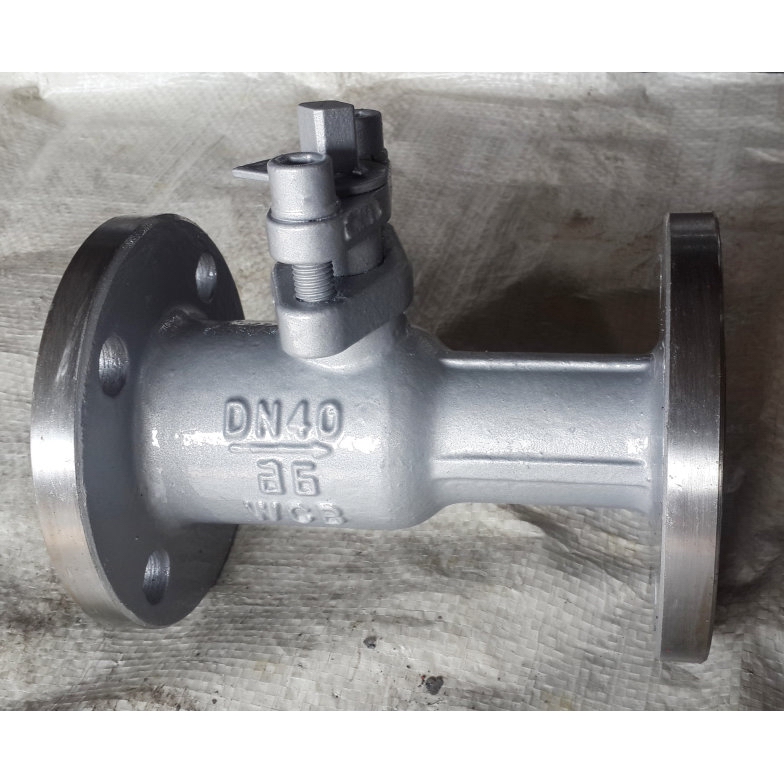

產品名稱：	排污球閥	產品型號：	PQ41F、PQ41M
公稱通徑：	DN15～DN100	結構形式：	球形
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+350ºC	驅動方式：	手動、電動、氣動
閥體材質：	WCB鑄鋼、不銹鋼304	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、蒸汽、導熱油、液體	生產廠家：	浦首閥門

產品說明

PQ41F、PQ41M排污球閥是采用新型密封材料為閥座，采用新型密封材料為閥座，使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“劍閥”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。

結構特點

1、優質的密封圈材料具有耐高溫、耐腐蝕之性能。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、一體式結構體積小、安裝方便的特點，又具有國標法蘭全通徑不易泄漏的優點。

性能參數

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
PQ41M/F-16P	1.6	2.4	1.8	-28～+300 (M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
PQ41M/F-25P	2.5	3.8	2.8	-28～+350 (PPN)

零部件材料

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不銹鋼
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3	球	不銹鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥桿	碳素鋼、鉻不銹鋼
7	手柄	碳鋼

外形結構圖



主要外形尺寸

型號	規格	尺寸
		L	D	D 1	D 2	z-φd	H	b
PQ41M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

結構特點及作用原理

　　該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。
順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

聲明：【PQ41F,PQ41M排污球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的PQ41F,PQ41M排污球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
