產品名稱：	防爆波閘閥	產品型號：	A9H-Q
公稱通徑：	DN50～DN200	結構形式：	彈簧式
工作壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	保護和安全的作用
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水等	生產廠家：	浦首閥門

產品說明

A9H-Q防爆波閘閥是依據建設部《人防工程戰術技術要求》及《防空地下室設計規程》的技術要求進行研制的。 該產品是一種既能消除水錘沖擊波及阻擋水錘沖擊波的安全閥。又是人防工程管道防護專用設備，該產品研制成功填補了國內空白。 該閥性能好、安裝簡便，可適用于六級和五級抗力的人防工程管道防護。該閥已列建設部人防地下室建設標準圖籍中，在全國進行應用。

產品用途

A9H-Q防爆波閘閥是安裝在人防工程給水，采暖管道上的一種防護設備，平時閥門是開啟狀態。依靠擋消結合的辦法。可阻止沖擊波沿管道進入工程內部，從而達到消除破壞性沖擊波，起到保護系統設施正常運轉和安全防護的目的，保證室內人員設備的安全。

工作原理

A9H-Q防爆波閘閥平時在正常使用的工作壓力條件下，彈簧支撐的閥板處于開啟位置，可使管道內的介質正常通過，戰時通過甭站貯水池或破裂的管道，當有沖擊波傳入防爆波閘閥時，閥板前的壓力突然增加，閥板前后形成強烈的壓差。在高壓室的作用下，彈簧被壓縮，閥板迅速到達關閉位置，把沖擊波阻擋在閥板之外，化解了沖擊波的破壞力。通過阻擋和化解起到保護和安全的作用。沖擊波過后，閥板仍處于開啟位置，管道恢復到正常的工作狀態。

零部件材料

零件名稱	閥體、閥蓋	彈簧
材 料	碳鋼	不銹鋼

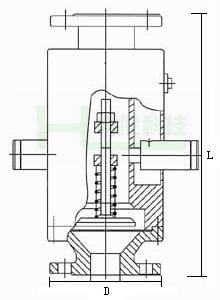

外形結構圖



主要外形尺寸

DN	50	65	80	100	125	150	200
L	390	440	440	500	520	535	600
D	160	160	160	220	270	270	375

備注：法蘭標準：GB／T l 7241 6 GB／T 9113，試驗標準：GB／T l 3927 APl 598。

.安裝及維護

1：安裝前檢查主閥活門是否靈活，連接部件是否松動現象。
2：通經較大的產品安裝在地溝時，底部應裝承托架。
3：使用期間應經常對閥門進行檢查，打開放水孔栓塞，排除存放在消波室里的水。
4：每一至兩年應對主閥檢查保養一次。清除閥門雜質以及密封面的水垢，以利閥門正常運轉。
5：如發現主閥彈簧銹蝕嚴重時應更換。

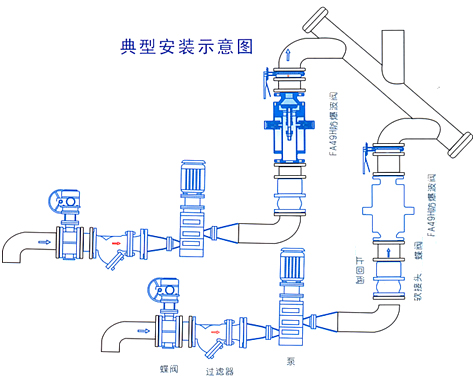

安裝示意圖

聲明：【A9H-Q防爆波閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的A9H-Q防爆波閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
