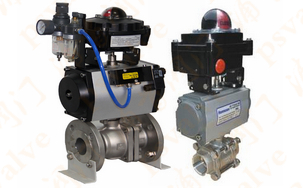

產品名稱：氣動調節球閥

產品型號：Q641F / ZSJQ
產品口徑：DN15-200
產品壓力：1.6MPa-6.4MPa
產品材質：WCB,不銹鋼等

本公司生產的ZSJQ氣動調節球閥是采用角行程氣動執行器及球閥組成。是在引進國外先進技術的基礎上進行特殊設計、精心制造的產品。氣動調節球閥是一種轉角為90°的旋轉類球閥，也可稱為"氣動O型調節球閥"。氣...

產品名稱：	氣動調節球閥	產品型號：	Q641F / ZSJQ
驅動方式：	氣動,電動,手動,渦輪	連接形式：	法蘭,螺紋
結構形式：	O型,V型	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-200
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

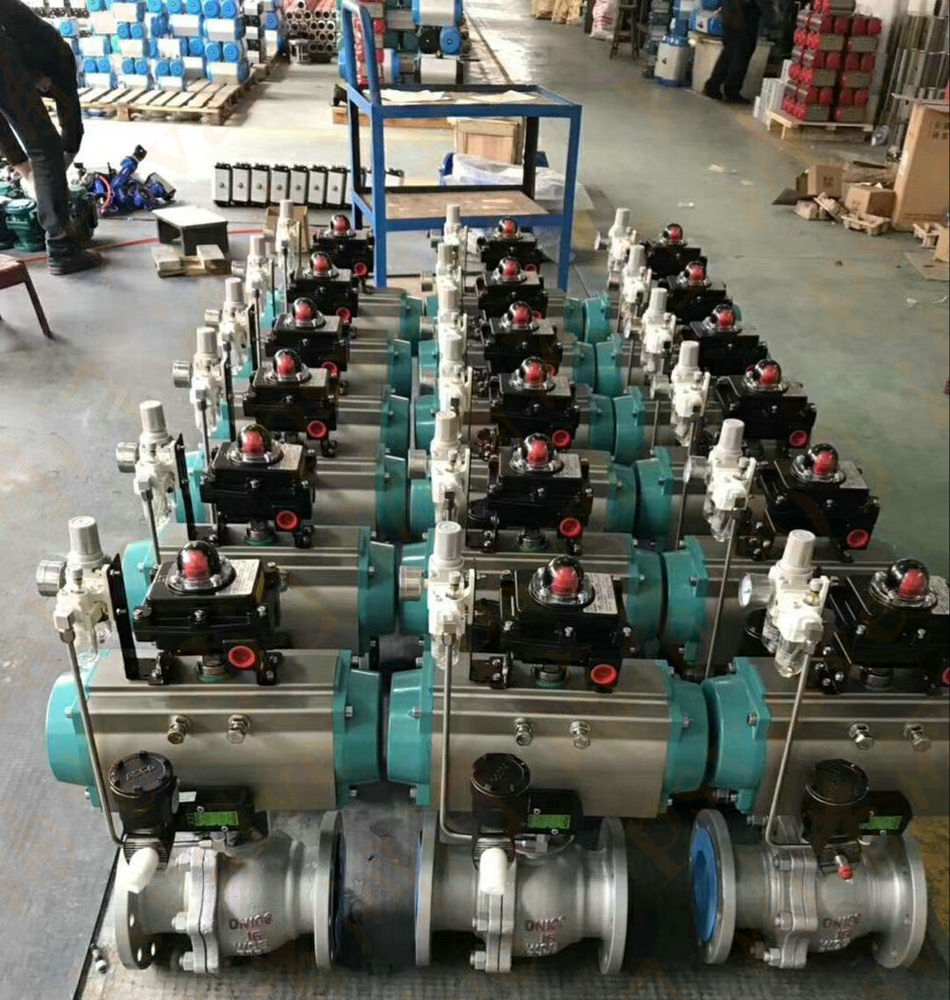

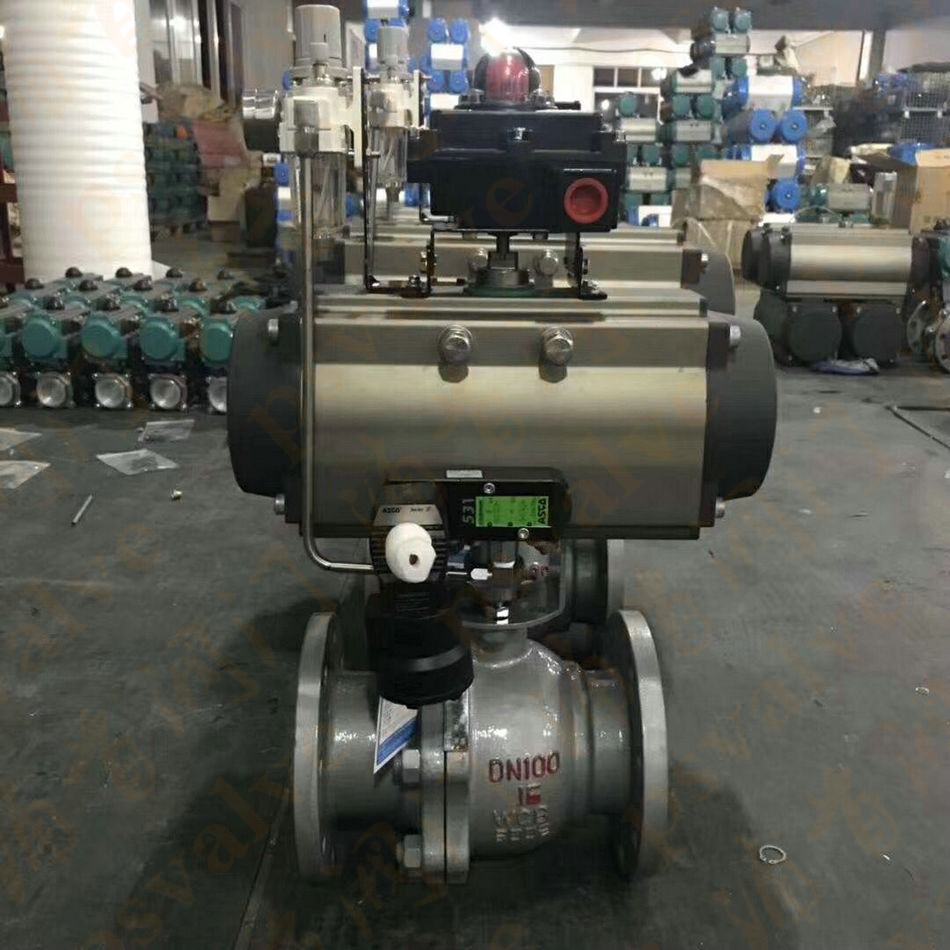

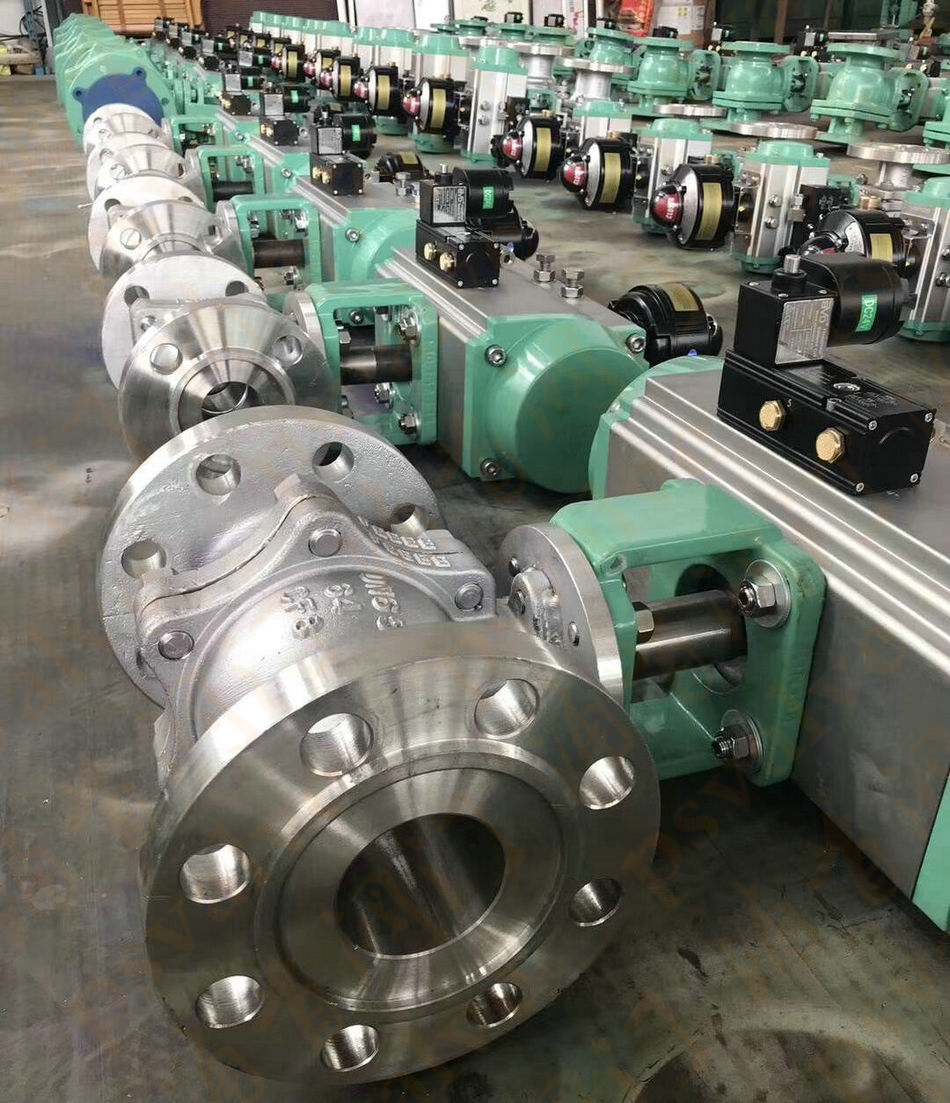

本公司生產的ZSJQ氣動調節球閥是采用角行程氣動執行器及球閥組成。是在引進國外先進技術的基礎上進行特殊設計、精心制造的產品。氣動調節球閥是一種轉角為90°的旋轉類球閥，也可稱為"氣動O型調節球閥"。氣動調節球閥采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動調節球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動調節球閥按其密封性能分為金屬密封與軟密封。氣動調節球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。氣動調節球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動調節球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

氣動調節球閥產品特點

1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于PTFE等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。

參數表：

公稱通徑DN(mm)	DN15～DN400
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯(常溫)、特制PPL(高溫)
防爆級組	dⅡBT4(d2c4)(可供普通型、防爆型二種規格)
電磁閥電源	220VAC、24VDC
氣源壓力 MPa	0.4～0.7MPa
固有可調比 R	100:1

流量特性Kv值：

公稱通徑 (DN)	不同開度角下的Kv值
公稱通徑 (DN)	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300

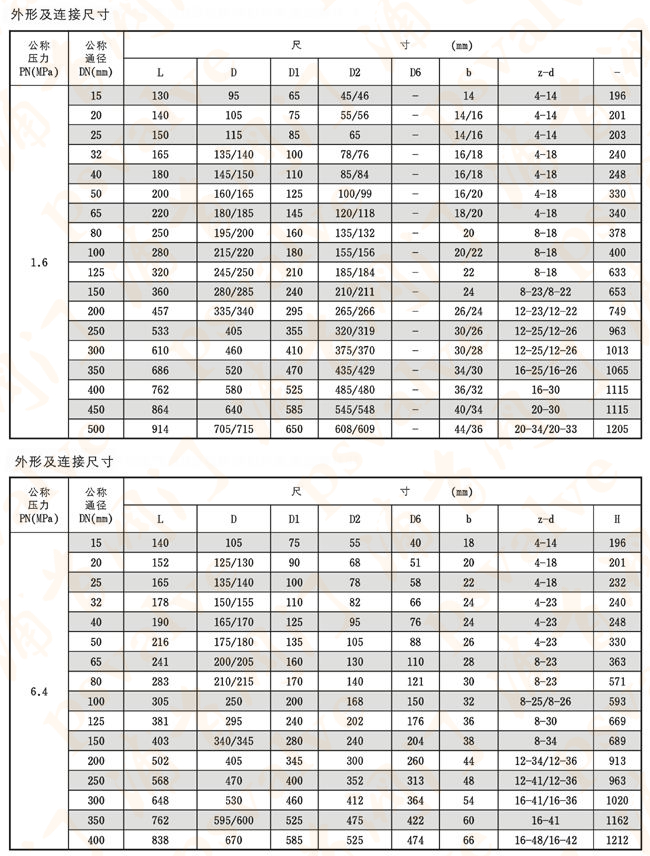

主要外形尺寸：

公稱通徑DN(mm)	尺寸(mm)							執行器型號
公稱通徑DN(mm)	L	D	D1	D2	b	f	Z-Φd	執行器型號
15	108	95	65	45	14	2	4-14	GTD52/GTE63
20	117	105	75	55	14		4-14	GTD63/GTE83
25	127	115	85	65	14		4-14	GTD63/GTE83
32	140	135	100	78	16		4-18	GTD83/GTE110
40	165	145	110	85	16	3	4-18	GT83/GTE110
50	178	160	125	100	16		4-18	GTD83/GTE110
65	190	180	145	120	18		4-18	GTD110/GTE127
80	203	195	160	135	20		8-18	GTD127/GTE127
100	305	215	180	155	20		8-18	GTD127/GTE160
125	256	245	210	185	22		8-18	GTD160/GTE190
150	394	280	240	210	24		8-23	GTD190/GTE210
200	457	335	295	265	26		12-23	GTD210/AWS20
250	533	405	335	320	30		12-25	AW18/AWS25
