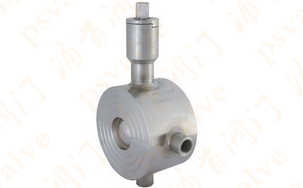

產品名稱：對夾式保溫球閥

產品型號：BQ71F
產品口徑：DN15-150
產品壓力：1.6MPa-4.0MPa
產品材質：鑄鋼,不銹鋼等

對夾式保溫球閥，BQ71F保溫球閥主要型號：手動（BQ71F）氣動（BQ671F）電動（BQ971F）BQ71F對夾式保溫球閥主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀...

產品名稱：	對夾式保溫球閥	產品型號：	BQ71F
驅動方式：	手動,電動,氣動	連接形式：	對夾式
結構形式：	夾套式	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN15-150
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

對夾式保溫球閥，BQ71F保溫球閥主要型號：手動（BQ71F）氣動（BQ671F）電動（BQ971F）BQ71F對夾式保溫球閥主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。

對夾式保溫球閥，BQ71F保溫球閥主要技術參數：

公稱通徑：國標DN15-100mm（美標1/2”-4”）

公稱壓力：國標PN1.0-2.5MPa（美標CLASS：150Lb）（日標JIS：10K）

主要零部件材料明細表：

主要零件材料	閥體	WCB	ZGlCr18Ni9Ti	CF8（304）	CF8（304L）	ZG1Cr18Ni12Mo2Ti	CF8M（316）	CF8M（316L）
	球體、閥桿	2Crl3	lCr18Ni9Ti	0Cr18Ni9（304）	0Cr18Ni9（304L）	1Cr18Ni2Mo2（316）	0Cr17Ni2Mo2（316）	0Cr17Ni2Mo2（316L）
	密封圈	聚四氟乙烯　　　對位聚苯
	填料、墊圈	V型聚四氟乙烯　　柔性石墨環　　聚四氟乙烯片　　柔性石墨復合墊
適用工況	適用介質	重油、膠類等	硝酸腐蝕性介質	強氧化性介質	醋酸等腐蝕性介質	尿素等腐蝕性介質
適用工況	適用溫度	-28-300℃
配管法蘭		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

主要技術參數：

公稱壓力或壓力級	產品型號
PN1.0MPa	BQ71F-10C	BQ71F-10P	BQ71F-10P8	BQ71F-10P3	BQ71F-10R	BQ71F-10R8	BQ71F-10R3
PN1.6MPa	BQ71F-16C	BQ71F-16P	BQ71F-16P8	BQ71F-16P3	BQ71F-16R	BQ71F-16R8	BQ71F-16R3
PN2.5MPa	BQ71F-25	BQ71F-25P	BQ71F-25P8	BQ71F-25P3	BQ71F-25R	BQ71F-16R8	BQ71F-25R3
CLASS150	BQ71F-150（LB）C	BQ71F-150（LB）P	BQ71F-150（LB）P8	BQ71F-150（LB）P3	BQ71F-150（LB）R	BQ71F-150（LB）R8	BQ71F-150（LB）R3
10K	BQ71F-10（K）C	BQ71F-10（K）P	BQ71F-10（K）P8	BQ71F-10（K）P3	BQ71F-10（K）R	BQ71F-10（K）R8	BQ71F-10（K）R3

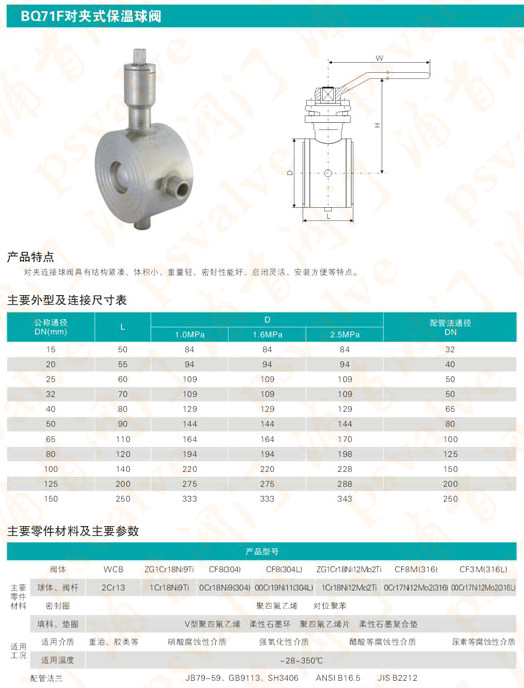

主要外形及連接尺寸：

公稱通徑（DN）		產品型號
公稱通徑（DN）		L	D					W	H	3-G
（mm）	（in）	L	1.0MPa	1.6MPa	2.5MPa	150Lb	10k	手動	手動
15	1/2”	40	53	53	53	47	58	130	80	3/8
20	3/4”	45	63	63	63	57	63	170	80	3/8
25	1”	50	73	73	73	66	74	170	100	3/8
32	1 1/4”	60	84	84	84	75	84	200	110	1/2
40	1 1/2”	70	94	94	94	85	89	250	120	1/2
50	2”	80	109	109	109	103	104	250	130	1/2
65	2 1/2”	110	129	129	129	122	124	350	140	1/2
80	3”	120	144	144	144	135	134	350	150	1/2
100	4”	140	164	164	170	173	159	420	180	1/2

主要零件材料

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	不銹鋼PTFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼304	不銹鋼SS304
7	手柄	不銹鋼304	不銹鋼SS304
8	閥桿螺母	不銹鋼304	不銹鋼SS304
9	填料壓蓋	不銹鋼304	不銹鋼SS304
10	手柄套	塑料Plastic	塑料Plastic
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
