產品名稱：衛生級球閥

產品型號：ZGWS
產品口徑：DN15-DN100
產品壓力：1.6MPa
產品材質：不銹鋼等

衛生級球閥,氣動衛生級球閥規格：DN15-DN100及1/2〞- 4〞；連接：卡箍式、焊接式、螺紋式(供選)；標準：ISO、DIN、IDF、SMS、3A、SMS、 API、 GB、 BS等；適用介質:...

產品名稱：	衛生級球閥	產品型號：	ZGWS
驅動方式：	手動,電動,氣動	連接形式：	快裝、焊接、螺紋,法蘭
結構形式：	直通式	密封結構：	軟密封
壓力范圍：	1.6MPa	公稱通徑：	DN15-DN100
常用材質：	不銹鋼等	銘牌：	浦首品牌

衛生級球閥,氣動衛生級球閥規格：DN15-DN100及1/2〞- 4〞；
連接：卡箍式、焊接式、螺紋式(供選)；
標準：ISO、DIN、IDF、SMS、3A、SMS、 API、 GB、 BS等；
適用介質:水、油、蒸汽、碳酸、酸.
壓力范圍:1000WOG.
適用溫度:-40℃~200℃
材質：不銹鋼SUS304和SUS316L；
用途：適用于食品飲料、乳品、啤酒釀造、供水、藥類、生物工程、醫藥及精細化工等項目工程建設的理想配套產品
優點：1.壓力落差小、流體直線通過 2.快速開關90度、保養費用低、密封性佳。

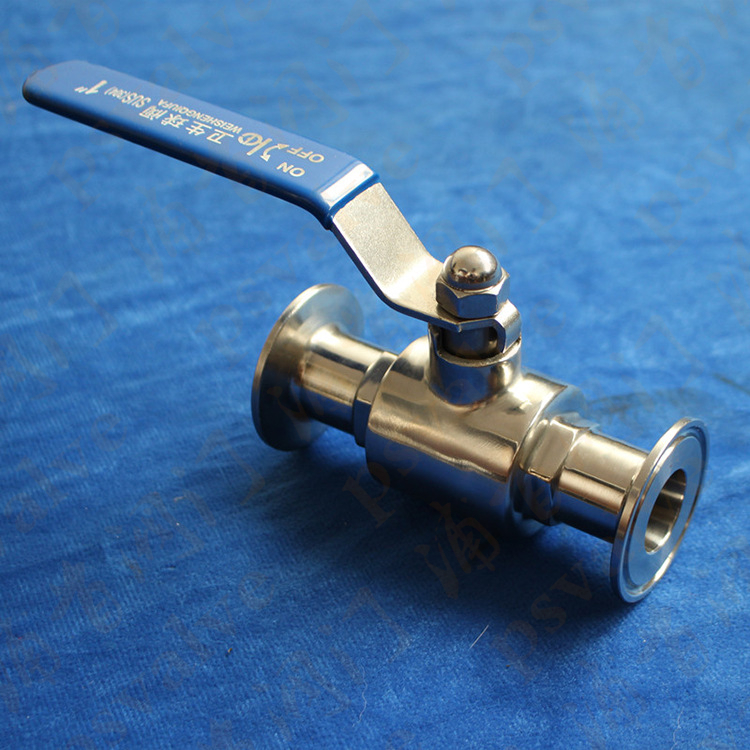

衛生級球閥實物圖

衛生級球閥(圖1)

技術參數

金屬材質	與產品接觸的部件	304/304L/316/316L
	不與產品接觸的部件	304/304L/316/316L
	可提供EN 10204 3.1B證書書
密封材質	標配	EPDM/PTFE
密封材質	選配	FPM/PTFE，HNBR/PTFE，Silicone/PTFE
溫度	連續工作溫度	-20~+135℃(EPDM)
溫度	滅菌溫度	150℃(max 20min)
壓力	工作壓力	0~5bar(standard)
壓力	控制氣源壓力	5~8bar
表面處理	內表面處理	Ra≤0.8μm
表面處理	外表面處理	亞光
連接	連接標準	焊接端: DIN 11850 系列2
	連接標準	焊接端: Inch管徑標準
	連接方式:焊接、快裝、螺紋\等常用連接方式

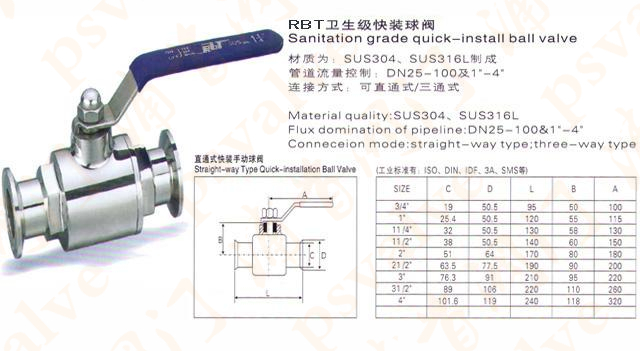

主要外形尺寸

規格	A	B	B	L
20	100	50.5	50	110
25	120	50.5	55	120
32	130	50.5	58	130
38	150	50.5	60	140
51	200	65	80	170
63	210	77.5	90	190
76	220	91	95	210
89	260	106	110	220
102	320	119	118	240

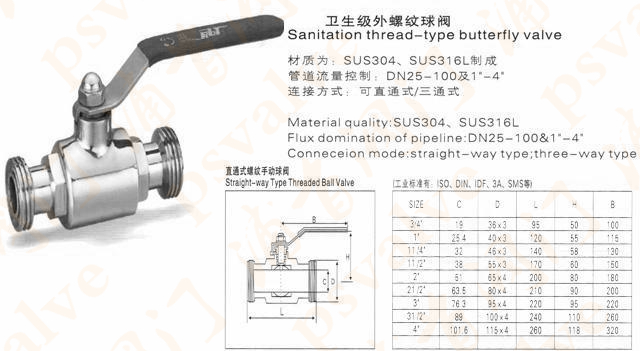

衛生級球閥,氣動衛生級球閥參數尺寸圖:

衛生級球閥(圖4)

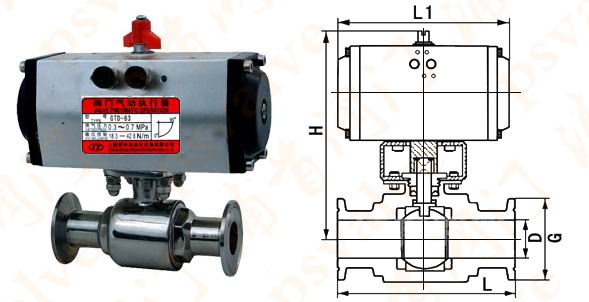

衛生級氣動球閥外形尺寸

通徑Ø	G	L1	L	D	H	執行器型號
15	34	130	100	12.7	152	GTD-52
20	50.5	130	100	17.2	156	GTD-52
25	50.5	140	120	25	180	GTD-63
32	50.5	140	130	31.8	208	GTD-63
38	50.5	140	150	35.6	218	GTD-63
51	64	170	200	48.6	226	GTD-75
63	77.5	186	210	60.3	240	GTD-83
76	91	186	220	72.9	286	GTD-83
89	106	225	260	88.9	298	GTD-100
102	119	254	320	101.6	336	GTD-110
