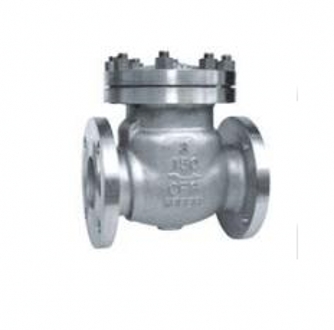

產品名稱：H44美標止回閥

產品型號：H44W
產品口徑：2"-24"
產品壓力：150LB-600LB
產品材質：304.316.316L等不銹鋼

型號 Type 公稱壓力 PN(MPa) Nominal Pressure 試驗壓力PS(MPa) Test Pressure 工作溫度 (℃) Working Temprature 工作壓力 PN(MPa) 適用介質 Suitable Medium 殼體 Shell 密封 Seal H41W-16P 1.6 2.4 1.76 ..

主要零件材質

零件名稱 Part Name	CF8系列 Line	CF3系列 Line	CF8M系列 Line	CF3M系列 Line	WCB系列 Line
閥體/閥蓋 Body/Cap	CF8	CF3	CF8M	CF3M	WCB
閥瓣 Valve Piece	F304	F304L	F316	F316L	1Cr13
墊片 Gasket	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨 Graphite+304
螺栓 Bolt	A193-B8	A193-B8	A193-B8	A193-B8	35GrMoA
螺母 Nut	A194-8M	A194-8M	A194-8M	A194-8M	45

主要連接尺寸

型號Type	規(guī)格Size(mm)		尺寸(mm)
型號Type	inch	DN	L	D	D1	D2	b	Z-d	H
H44W-150lb	1-1/2"	40	165	127	98.5	73	15	4-15	115
	2"	50	203	152	120.5	92	16	4-19	165
	2-1/2"	65	216	178	139.5	105	18	4-19	175
	3"	80	241	190	152.5	127	19	4-19	190
	4"	100	292	229	190.5	157	24	8-19	215
	5"	125	330	254	216	186	24	8-22	240
	6"	150	356	279	241.5	216	26	8-22	265
	8"	200	495	343	298.5	270	29	8-22	320
	10"	250	622	406	362	324	31	12-25	365
	12"	300	698	483	432	381	32	12-25	415
	14"	350	787	533	476	413	35	12-29	460
	16"	400	864	597	540	470	37	16-29	495
	18"	450	978	635	578	533	40	16-32	550
	20"	500	978	699	635	584	43	20-32	595
	24"	600	1295	813	749.5	692	48	20-35	650
H44W-300lb	2"	50	267	165	127	92	23	8-19	190
	2-1/2"	65	292	190	149	105	26	8-22	205
	3"	80	318	210	168.5	127	29	8-22	220
	4"	100	356	254	200	157	32	8-22	245
	6"	150	444	318	270	216	37	12-22	295
	8"	200	533	381	330	270	42	12-25	330
	10"	250	622	445	387.5	324	48	16-29	420
	12"	300	711	521	451	381	51	16-32	480
	14"	350	838	584	514.5	413	54	20-32	535
	16"	400	864	648	571.5	470	57	20-35	585
	18"	450	978	711	628.5	533	61	24-35	615
	20"	500	1016	775	686	584	64	24-35	685
H44W-600lb	2"	50	292	165	127	92	32.4	8-19	210
	2-1/2"	65	330	190	149	100	35.4	8-22	230
	3"	80	356	210	168	127	38.4	8-22	255
	4"	100	432	273	216	157	44.4	8-25	295
	6"	150	559	356	292	216	54.4	12-29	365
	8"	200	660	419	349	270	62.4	12-32	420
	10"	250	787	508	432	324	70.4	16-35	505
	12"	300	838	559	489	381	73.4	20-35	545
	14"	350	889	603	527	413	76.4	20-38	600
	16"	400	991	686	603	470	83.4	20-41	650
	18"	450	1092	743	654	533	89.4	20-44	735
H44W-900lb	2"	50	371.2	216	165.1	95.2	46	8-25	300
	2-1/2"	65	384.2	244	190.5	108	49	8-25	335
	3"	80	422.2	241	190.5	123.8	46	8-25	340
	4"	100	460.2	292	234.9	149.2	52	8-32	370
	6"	150	613.2	381	317.5	211.1	59	12-32	425
	8"	200	740.2	470	393.7	269.8	64	12-38	490
	10"	250	841.2	545	469.9	323.8	6472	16-38	585
	12"	300	968.2	610	533.4	381	6778	20-38	655
	14"	350	1038.5	640	559	419.1	87	20-41	710
	16"	400	1139.5	705	616	469.9	90	20-45	765
