止回閥介紹

要了解止回閥的工作的原理，那我們就一定要知道什么是止回閥，什么是蝶式止回閥，那我們了解了之后才更好的了解他們的工作原理

止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門，屬自動閥類。自動閥門，也稱為逆控閥，單向閥，回流閥或隔離閥。襟翼運動分為升降和旋轉。提升止回閥類似于截止閥，缺少閥桿帶襟翼。介質從入口端子（下側）從出口端（上側）流動。當進口壓力大于襟翼的重量和其流動阻力時，閥門打開。相反，當介質逆轉時，閥門關閉。旋轉止回閥具有襟翼和圍繞軸旋轉的閥門翼片，并且工作原理類似于提升止回閥。止回閥通常用作泵送裝置的底部閥，以防止水的回流。止回閥與截止閥組合使用，以用作安全隔離。缺點是電阻大，并且在關閉時密封差。

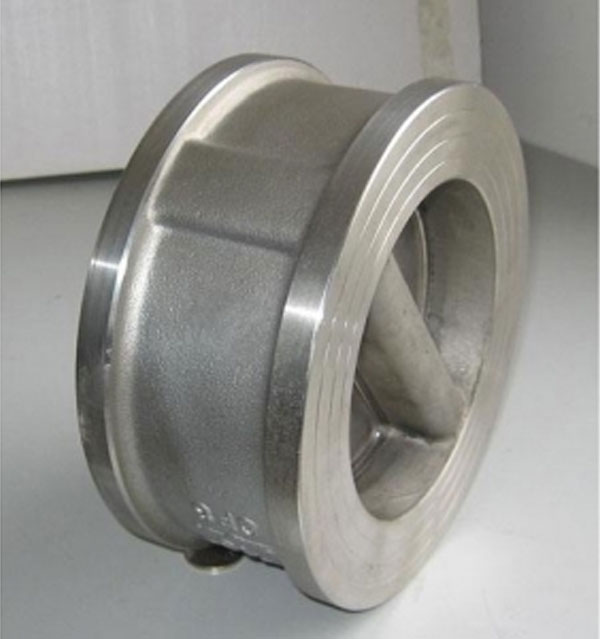

蝶式止回閥的介紹:

蝶式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）、升降式止回閥（沿軸線移動）、蝶式止回閥（沿中心旋轉）。

止回閥工作原理:

在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。其中止回閥就屬于這種類型的閥門，它包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。

為了確保閥門擋板可以達到閥座的適當位置，閥門擋板設計在鉸鏈機構中，使閥門翼片具有足夠的旋轉空間，并允許閥門擋板與閥門進行全面接觸座位

閥門擋板可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。旋轉止回閥在完全打開的狀態下幾乎難以阻礙，因此通過閥的壓力相對較小。提升止回閥的閥門翼片位于閥體上的閥座密封表面上。

閥門除了可以自由地升降閥門擋板，而剩余部分就像截止閥一樣，流體壓力從閥座密封表面抬起，介質回流導致閥門擋板落入閥座上并切斷流量。

根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少

蝶式止回閥工作原理：

蝶式止回閥是指自動開閥，以防止介質向后閥，也稱為逆止閥，單向閥，逆流閥和背壓閥。止回閥屬于自動閥門，其主要功能是防止介質的回流，防止泵和驅動電機反轉，以及容器介質的排出。止回閥還可用于給出輔助系統超過系統壓力的壓力提供供應供應。止回閥主要分為旋轉止回閥（取決于心臟旋轉）和提升止回閥（沿軸線移動）。
