焊接式截止閥簡介

由于閥桿的開啟或關閉行程相對較短，具有非?？煽康那袛喙δ?，而且由于閥座開度的變化與閥盤的行程成正比，因此非常適合流量調節。因此，這種閥門非常適合于切斷或調節節流。

其選擇原則是：

1：高溫、高壓介質管道或裝置應選用截止閥。如火電廠、核電站、石化系統的高溫、高壓管道。

2：在流動阻力要求不嚴格的管道上。也就是說，壓力損失沒有考慮太多。

3：小型閥門可選用針閥、儀表閥、取樣閥、壓力表閥等

4：有流量調節或壓力調節，但調節精度不高，且管徑較小，如公稱直徑≤50mm的管道，應選用。

5：合成工業中的小型和大型化肥應選用公稱壓力為pn160、公稱壓力為16MPa或pn320、公稱壓力為32Mpa的高壓角式截止閥或高壓角式節流閥。

6：在氧化鋁拜耳法脫硅車間和焦化管道中，選用閥體分離、閥座可拆卸、硬質合金密封副的直流截止閥或直流節流閥是比較容易選擇的。

7：在城市建設給水供熱工程中，公稱直徑較小的管道，如公稱直徑小于150mm的管道，可選用截止閥、平衡閥或柱塞閥。最明顯的優點是：在啟閉過程中，閥瓣與閥體密封面之間的摩擦力小于閘閥，具有耐磨性。一般情況下，開啟高度僅為閥座流道直徑的1/4，因此比閘閥小得多。閥體和閥瓣一般只有一個密封面，制造工藝較好，維修方便。公稱壓力或壓力等級：pn1.0-16.0mpa，ANSI 150-900級，jis10-20k，公稱直徑或直徑：DN 10-500，NPs 1/2-36“連接方式：法蘭、對焊、螺紋等適用溫度：-196℃-700℃驅動方式：手動、錐齒輪傳動、氣動、電動、液壓、氣動、氣動、電液閥門本體材質：WCB、zg1cr18ni9ti、zg1cr18ni12mo2ti、CF8（304）、CF3（304L）、CF8M（316）、cf3m（316L）、Ti。在水、蒸汽、油、硝酸、醋酸、氧化介質、尿素等介質中可以使用不同的材料。"

截止閥的分類

一。根據截止閥的流道方向分為：

1） 直通截止閥

2） 直流型截止閥：在直流型或Y型截止閥中，閥體的流道向主流道傾斜，使流動狀態的破壞程度小于常規截止閥，因此通過閥門的壓力損失相應較小。

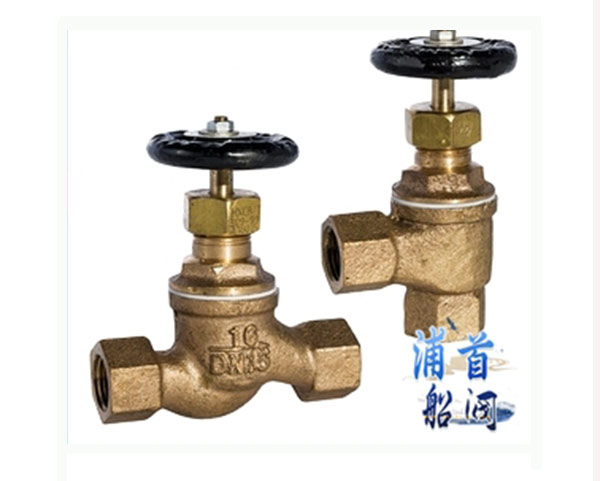

3） 角式截止閥：在角式截止閥中，流體只需改變一次方向，使通過該閥的壓降小于常規截止閥的壓降。

4） 柱塞式截止閥：這種截止閥是傳統截止閥的變種。在這種閥門中，閥瓣和閥座通常是根據柱塞原理設計的。閥瓣磨成柱塞塞，與閥桿連接。密封由套在柱塞上的兩個彈性密封圈實現。兩個彈性密封圈被套環隔開，柱塞周圍的密封圈被閥蓋螺母施加在閥蓋上的載荷緊緊地壓著。彈性密封圈可以更換，可以用各種材料制成。該閥主要用于“開”或“關”，但配有專用柱塞或專用套環，也可用于調節流量。

2：根據螺紋在截止閥桿上的位置，可分為：

1） 上螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體外。它的優點是閥桿不受介質的侵蝕，且易于潤滑。這種結構應用廣泛。

2） 下螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體中。這種結構的閥桿螺紋與介質直接接觸，易被腐蝕，不能潤滑。這種結構適用于小口徑低溫地區。

國內生產截止閥的廠家很多，且大多數連接尺寸不統一。主要分為以下幾類：

1） 根據JB/t2203-1999《截止閥結構長度》標準，為通用級。目前，國內大多數安全閥生產廠家都是按照這一標準進行設計和生產的。如上海來樂閥門有限公司、浙江羅浮鍋爐配件廠、杭州截止閥廠、上海良中閥門有限公司、上海截止閥廠、開封高壓截止閥廠、海安截止閥廠等，但標準不完善，規格不全。單閘板截止閥最大公稱直徑為DN1200，雙閘板截止閥最大公稱直徑為DN1500。根據廠家生產的截止閥的規格和數據，目前角式截止閥的最小公稱通徑為DN15，Z型直通截止閥的最小公稱通徑為DN2000。經研究，各廠家的連接尺寸不統一，如dn150z型直通截止閥、上海良中閥門廠、上海截止閥廠、上海亞澤閥門廠等。為了有一個統一的標準，用戶在選擇和安裝時可以互換相同的規格，建議中國通用機械研究院修訂JB/t2203-1999《截止閥結構長度》。建議設計單位和用戶按標準選擇，截止閥廠家按標準設計制造。"
