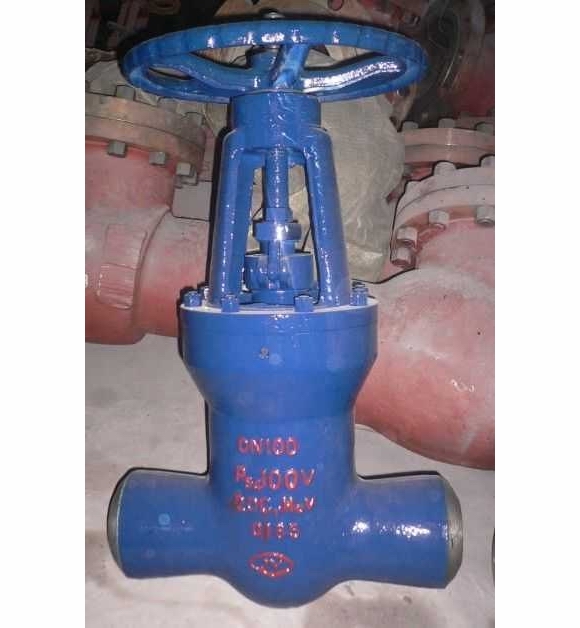

產品名稱：Z61H高溫高壓對焊閘閥
產品型號：Z61H
產品口徑：DN50～DN800
產品壓力：16.0Mpa～32.0Mpa
產品材質：WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼
產品口徑：DN50～DN800
產品壓力：16.0Mpa～32.0Mpa
產品材質：WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼
產品名稱：高溫高壓對焊閘閥 產品型號：Z61H 公稱通徑：DN50～DN800結構形式：閘板式公稱壓力：16.0Mpa～32.0Mpa連接方式：焊接適用溫度：-20ºC～+150º
產品說明Z61H高溫高壓對焊閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型，另一種是按JB3595標準的國標型。其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。電站焊接閘閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。電站焊接閘閥適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。產品特點1、殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求。2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命。 3、背密封設計，有效保護密封填料，杜絕跑冒滴漏。 4、雙閘板設計，密封面自動 100% 吻合，特別方便在線檢修。 5、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量。 6、閥桿表面經精密磨削，抗擦傷，有效地減輕啟閉力矩，操作更輕松。 7、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏。 8、雙向承壓密封設計，滿足各類特殊工況的苛刻要求。 9、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測。 10、各類自控智能型電裝選擇，實現遠程自動控制及自動檢測。 技術標準
主要性能規范
主要零件材料

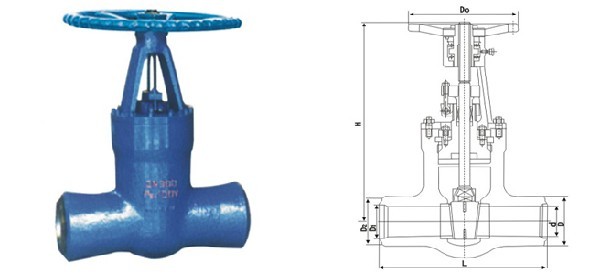

外形結構圖（手動） 外形尺寸國標電站（手動）
高溫高壓對焊閘閥磅級電站（手動）

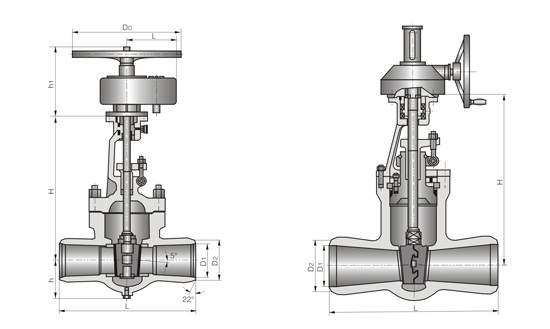

外形結構圖（傘齒輪）
高溫高壓對焊閘閥磅級電站（傘齒輪）
高溫高壓焊接閘閥磅級電站（傘齒輪）
外形結構圖（電動） 高溫高壓對焊閘閥磅級電站（電動）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
