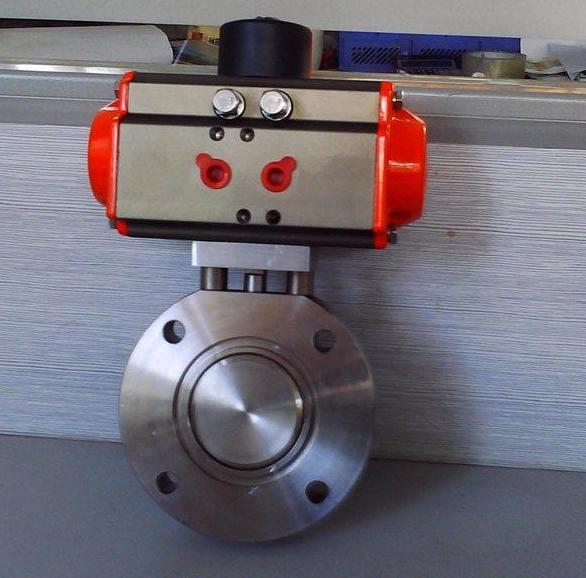

產品名稱：	氣動高真空蝶閥	產品型號：	GIQ
公稱通徑：	DN40～DN1200	閥座密封：	氟橡膠、丁晴橡膠、金屬座
公稱壓力：	2x105～1.3×10-5Pa	連接方式：	對夾式
適用溫度：	-30ºC～+150ºC	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、不銹鋼、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	空氣	生產廠家：	浦首閥門

產品說明

GIQ氣動高真空蝶閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。用于接通或切斷真空管路中的氣流。閥體的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。除了能用在真空狀態下，也能用在低壓狀態下使用。

技術性能

適用范圍(Pa)	2x105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
氣源壓力（MPa）	0.4～0.6
法蘭標準	GB/T6070
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：閥位指示器 特殊指定：微動開關；智能型4～20mA DC
氣缸可選	標準出廠：雙作用式 特殊指定：單作用式（有彈簧返回） 可選常開或常閉

主要零件材料

閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠

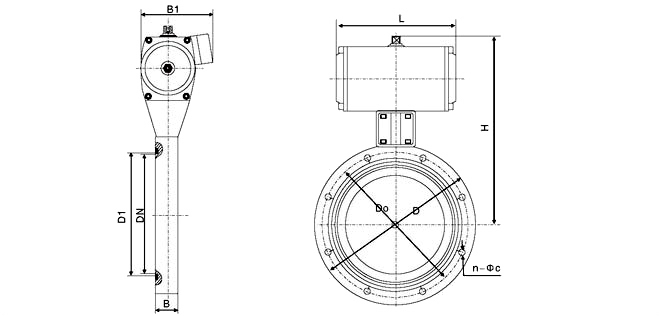

外形結構圖

主要外形尺寸

型號	DN	D	Do	D1	B	H	B1	L	n-φc
GIQ-40	40	85	70	44	22	162	90	104	4-φ7
GIQ-50	50	110	90	55	22	175	90	104	4-φ7
GIQ-65	65	125	105	70	26	198	102	140	4-φ9
GIQ-80	80	145	125	85	30	208	102	140	4-φ9
GIQ-100	100	170	145	105	30	220	102	140	4-φ12
GIQ-150	150	220	195	156	35	272	115	164	8-φ12
GIQ-200	200	275	250	208	40	330	205	190	8-φ12
GIQ-250	250	330	300	258	45	335	205	190	8-φ14
GIQ-300	300	380	350	308	55	426	152	247	8-φ14
GIQ-400	400	500	465	410	60	520	180	308	8-φ18
GIQ-500	500	600	565	510	80	643	220	378	12-φ18
GIQ-600	600	710	670	610	100	760	270	524	12-φ21
GIQ-800	800	920	815	815	130	962	320	648	20-φ21
GIQ-1200	1200	1440	1280	1280	150	1360	385	1480	36-φ19



聲明：【GIQ氣動高真空蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的GIQ氣動高真空蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
