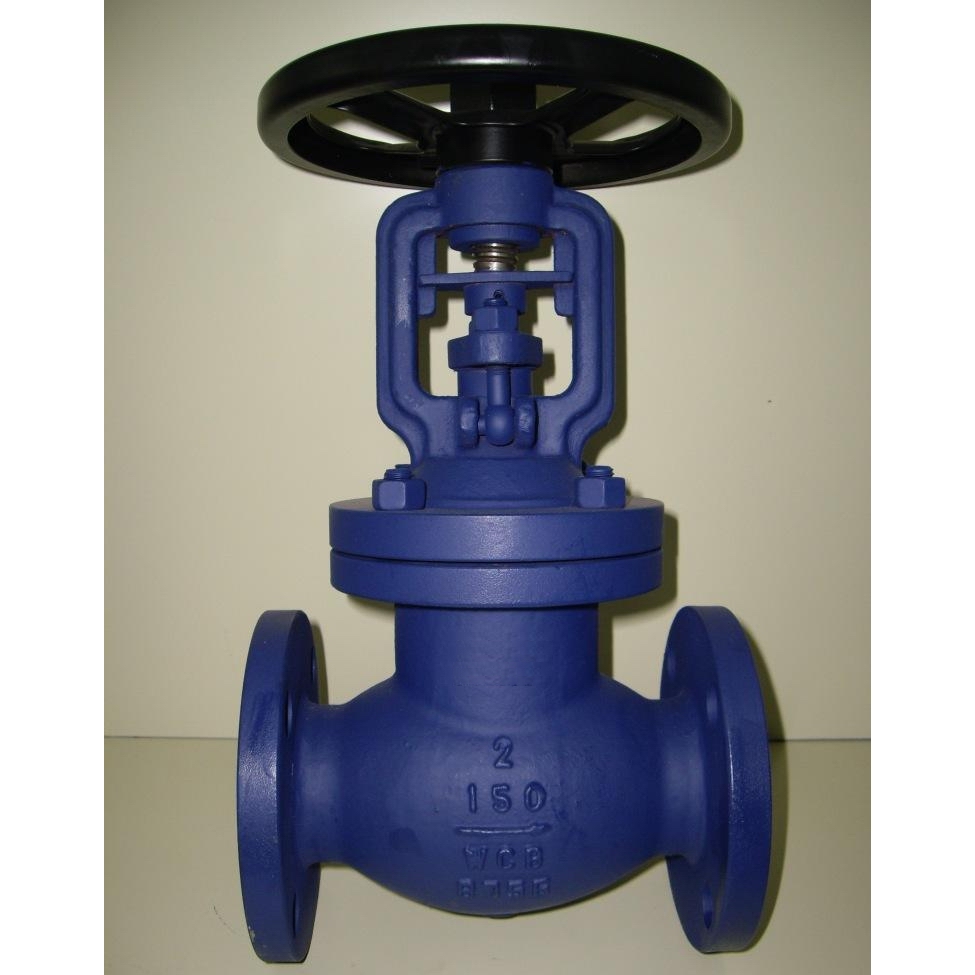

產品名稱：	美標波紋管截止閥	產品型號：	WJ41H
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	150LB～900LB	連接方式：	法蘭、焊接、內螺紋
適用溫度：	-40ºC～+425ºC	驅動方式：	手動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、氯氣、氨氣	生產廠家：	浦首閥門

產品說明

WJ41H美標波紋管截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境；適用于公稱壓力150LB-900LB，工作溫度-29～550℃的石油、化工、制藥、化肥、電力等行業。

產品優點

（1）雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準。
（2）沒有流體損失，降低能源損失，提高工廠設備安全。
（3）使用壽命長，減少維修次數，降低經營成本。
（4）堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
（5）氣體介質閥座采用PTFE軟密封材料提高本閥的密封性。
(6）耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏。
(7)產品技術和性能全部按德標ARI標準制造。

結構特點

 (1)產品結構合理、密封可靠
(2)密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
(3)閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
(4)零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
(5)閥芯可根據需要做承切斷型和調節型

技術規范

結構形式	BB-BG-OS & Y
驅動方式	手動
	電動
設計標準	ASME B16.10、BS1873
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API598

檢驗標準

公稱壓力（LB）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤550℃	水、蒸汽、油品、氣體等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

主要零件材質

序號NO.	名稱part name	材質material
1	閥體body	WCB、CF8、CF3
2	閥瓣disc	2CR13、SS304、SS316
3	軸銷hinge pin	SS304、SS316
4	波紋管組件bellows combination	SS304、SS316L
5	閥蓋bonnet	WCB、SS304、SS316
6	填料packing	柔性石墨Flexible graphite、PTFE
7	壓套gland	25#、304、316
8	定位片locator	25#、304、316
9	閥桿螺母stem nut	銅合金ZQA19-4
10	手輪hand wheel	碳鋼carbon steel
11	并帽cap	25#
12	油杯oil cup	黃銅brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	墊片gasket	柔性石墨+不銹鋼flexible graphite+stainless steel、PTFE
16	閥桿stem	2Cr13、SS304、SS316

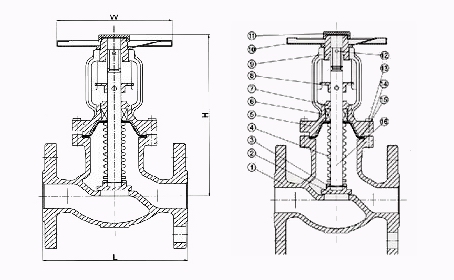

外形結構圖

主要外形尺寸150LB

型號		WJ41H/W-150LB
壓力等級		150LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	203	216	241	292	356	406	495	622	698	787
H		241	241	241	280	286	368	387	400	457	520	609	698	762	876	990
W		120	140	140	180	200	220	260	280	300	320	340	400	450	450	450
重量		4	5	6	10	13	18	30	35	55	75	104	200	300	390	610

主要外形尺寸300LB

型號		WJ41H/W-300LB
壓力等級		300LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		152	178	203	215	229	267	292	318	356	400	444	559	622	711	762
H		241	241	283	320	322	399	438	450	584	610	660	762	850	1085	1187
W		120	140	140	180	200	220	260	280	300	320	340	400	450	450	450
重量		4	7	10	15	20	25	30	52	88	115	160	259	420	595	876

主要外形尺寸600LB

型號		WJ41H/W-600LB
壓力等級		600LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		240	280	320	320	390	430	480	508	635	750	914	1016	1219	1330	1560
W		140	140	160	160	180	180	250	250	350	400	450	500	600	720	760
重量		7	10	16	22	29	35	50	90	150	230	300	510	850	1120	1400

主要外形尺寸900LB

型號		WJ41H/W-900LB
壓力等級		900LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		280	330	350	430	508	569	430	635	774	860	1040	1330	1560	1650	1780
W		160	160	180	180	250	250	320	350	450	550	600	720	760	820	890
重量		10	16	23	37	49	65	75	120	200	350	410	790	1300	1500	1800



聲明：【WJ41H美標波紋管截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的WJ41H美標波紋管截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
