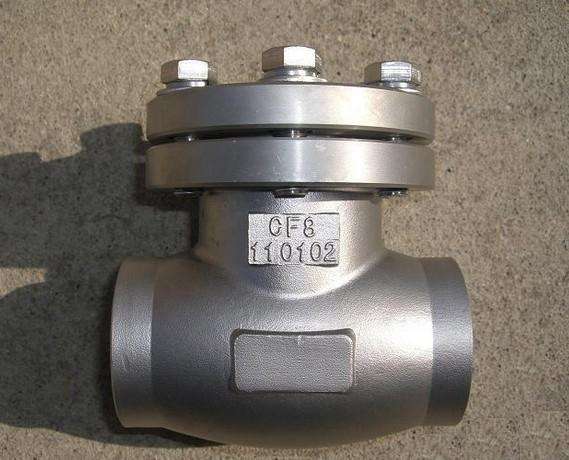

產品名稱：	不銹鋼低溫止回閥	產品型號：	DH61Y、DH61F
公稱通徑：	DN10～DN200	結構形式：	升降式、旋啟式
公稱壓力：	1.6MPa～32.0MPa	連接方式：	焊接、外螺紋、法蘭
適用溫度：	-40ºC ～ -196ºC	驅動方式：	介質推動
閥體材質：	LCB低溫鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	乙烯、液氧、液氫、液氮、液氨、液態丙烷	生產廠家：	浦首閥門

產品說明

DH61Y、DH61F不銹鋼低溫止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等各類系統中防止介質回流。

產品特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

外形結構圖



主要外形尺寸

產品型號		DH61F-16P-40P				重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
		A	H	b	RA
DH61F-16P-25P-40P	10	70	52	8	14.5	0.7
DH61F-16P-25P-40P	15	80	55	8	18.5	0.8
DH61F-16P-25P-40P	20	90	67	8	25.5	1.1
DH61F-16P-25P-40P	25	100	70	8	32.5	1.2
DH61F-16P-25P-40P	32	110	79	10	38.5	2.8
DH61F-16P-25P-40P	40	120	83	10	45.5	3.3
DH61F-16P-25P-40P	50	150	106	15	57.5	7.1
DH61F-16P-25P-40P	65	180	110	15	76.5	9.3
DH61F-16P-25P-40P	80	210	135	15	89.5	16.4
DH61F-16P-25P-40P	100	250	150	20	108.5	21.3
DH61F-16P-25P-40P	125	300	175	25	133.5	29.6
DH61F-16P-25P-40P	150	350	200	25	159.5	41.7
DH61F-16P-25P-40P	200	430	235	25	220	62.8

 外形結構圖



主要外形尺寸

產品型號		DH61Y-64P-320P					重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
		A	b	D	a	H
DH61F-64P-100P-160P-320P	10	100	10	18	4	80	4.9
DH61F-64P-100P-160P-320P	15	120	10	22	4	85	5.3
DH61F-64P-100P-160P-320P	20	120	12	28	4	105	6.3
DH61F-64P-100P-160P-320P	25	150	12	34	4.5	110	6.9
DH61F-64P-100P-160P-320P	40	180	15	49	4.5	165	15.1
DH61F-64P-100P-160P-320P	50	200	15	61	5	180	18.5

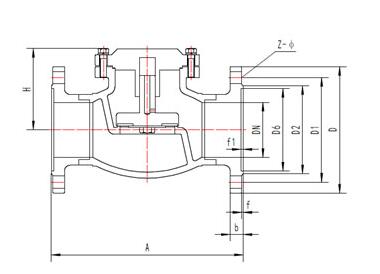

外形結構圖



主要外形尺寸

產品型號		DH41F-16P-40P不銹鋼低溫止回閥										重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
		L	H	D	D1	D2	D6	Z-Ф	b	f	f1
DH41F-16P-25P-40P	65	290	110	180	145	120	110	8-18	22	3	4	15.8
DH41F-16P-25P-40P	80	310	135	195	160	135	121	8-18	22	3	4	25.2
DH41F-16P-25P-40P	100	350	150	230	190	160	150	8-23	24	3	4	35.6
DH41F-16P-25P-40P	125	400	175	270	220	188	176	8-25	28	3	4	47.7
DH41F-16P-25P-40P	150	480	200	300	250	218	204	8-25	30	3	4	61.5
DH41F-16P-25P-40P	200	600	235	375	320	282	260	12-30	38	3	4	87.8

聲明：【DH61Y,DH61F不銹鋼低溫止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的DH61Y,DH61F不銹鋼低溫止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
