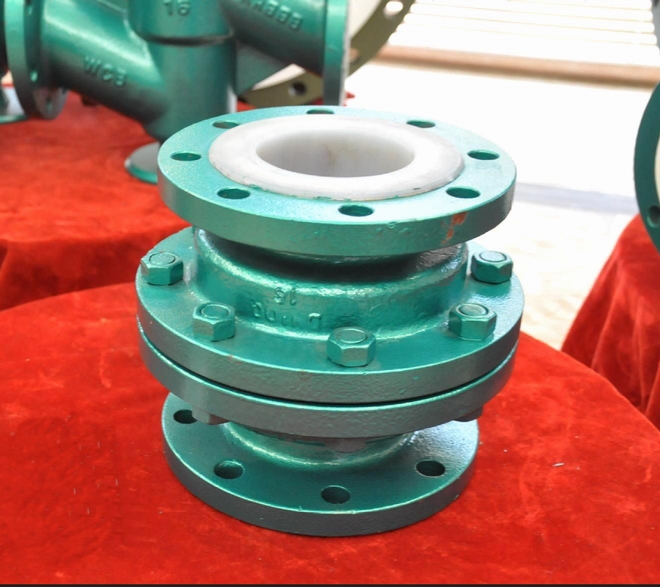

產品名稱：	襯氟立式止回閥	產品型號：	H42F46
公稱通徑：	DN15～DN500	結構形式：	升降式、立式
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-50ºC～+150ºC	驅動方式：	介質推動
連接材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	王水、硫酸、鹽酸、氫氟酸等	生產廠家：	浦首閥門

產品說明

H42F46襯氟立式止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。

標準規范

設計制造標準：GB/T 12224
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113、HG20592-97
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

主要零部件的材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTEF(F3)、FEP(F46)、PFA(可溶F4)、PP、PO
4	緊固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	WCB		1Cr17Ni2		1Cr18Ni9Ti

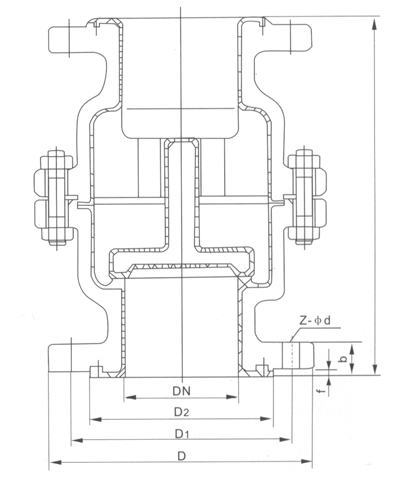

外形結構圖



主要外形尺寸0.6MPa

公稱通徑		標準值							參考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	WT(Kg)
		PN0.6MPa
15	1/2	80	80	55	40	2	12	4-Φ14	2.5
20	3/4	90	90	65	50	2	14	4-Φ14	3.5
25	1	100	100	75	60	2	14	4-Φ14	4
32	1-1/4	110	120	90	70	2	16	4-Φ18	5
40	1-1/2	125	130	100	80	3	16	4-Φ18	6
50	2	140	140	110	90	3	16	4-Φ18	8
65	2-1/2	160	160	130	110	3	16	4-Φ18	10
80	3	185	185	150	125	3	18	8-Φ18	13
100	4	210	205	170	145	3	18	8-Φ18	25
150	6	300	260	225	200	3	20	8-Φ23	46
200	8	380	315	280	255	3	22	12-Φ23	100
250	10	356	370	335	310	3	24	12-Φ23	155
300	12	457	435	395	362	4	24	12-Φ23	180
350	14	533	485	445	412	4	26	16-Φ23	220
400	16	572	535	495	462	4	28	16-Φ23	275
450	18	610	590	550	518	4	28	16-Φ23	300
500	20	610	640	600	568	4	30	16-Φ23	392

主要外形尺寸1.0MPa

公稱通徑		標準值							參考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	WT(Kg)
		PN1.0MPa
15	1/2	80	95	65	45	2	14	4-Ф14	2.5
20	3/4	90	105	75	55	2	16	4-Ф14	3.5
25	1	100	115	85	65	2	16	4-Ф14	4
32	1-1/4	110	135	100	78	2	18	4-Ф18	5
40	1-1/2	125	145	110	85	3	18	4-Ф18	6
50	2	140	160	125	100	3	20	4-Ф18	8
65	2-1/2	160	180	145	120	3	20	4-Ф18	10
80	3	185	195	160	135	3	22	4-Ф18	13
100	4	210	215	180	155	3	22	8-Ф18	25
150	6	300	280	240	210	3	24	8-Ф23	46
200	8	380	335	295	265	3	26	8-Ф23	100
250	10	356	390	350	320	3	28	12-Ф23	155
300	12	457	440	400	368	4	28	12-Ф23	180
350	14	533	500	460	428	4	30	16-Ф23	220
400	16	572	565	515	482	4	32	16-Ф25	275
450	18	610	615	565	532	4	32	20-Ф25	300
500	20	610	670	620	585	4	34	20-Ф25	392

主要外形尺寸1.6MPa

公稱通徑		標準值							參考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	WT(Kg)
		PN1.6MPa
15	1/2	80	95	65	45	2	14	4-Ф14	2.5
20	3/4	90	105	75	55	2	16	4-Ф14	3.5
25	1	100	115	85	65	2	16	4-Ф14	4
32	1-1/4	110	135	100	78	2	18	4-Ф18	5
40	1-1/2	125	145	110	85	3	18	4-Ф18	6
50	2	140	160	125	100	3	20	4-Ф18	8
65	2-1/2	160	180	145	120	3	20	4-Ф18	10
80	3	185	195	160	135	3	22	8-Ф18	13.5
100	4	210	215	180	155	3	24	8-Ф18	28.5
150	6	300	280	240	210	3	28	8-Ф23	48
200	8	380	335	295	265	3	30	12-Ф23	105
250	10	356	405	355	320	3	32	12-Ф25	165
300	12	457	460	410	375	4	34	12-Ф25	195
350	14	533	520	470	435	4	38	16-Ф25	238
400	16	572	580	525	485	4	40	16-Ф30	295




聲明：【H42F46襯氟立式止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H42F46襯氟立式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
