產品名稱：ZJHP,ZJHM氣動單座調節閥

產品型號：ZJHP、ZJHM
產品口徑：DN20～DN200
產品壓力：1.6MPa～6.4MPa
產品材質：鑄鋼、不銹鋼

產品名稱：氣動單座調節閥產品型號：ZJHP、ZJHM 公稱通徑：DN20～DN200結構形式：單座、套筒式、籠式公稱壓力：1.6MPa～6.4MPa連接方式：法蘭、焊接、螺紋適用溫度：-29&ord

產品名稱：	氣動單座調節閥	產品型號：	ZJHP、ZJHM
公稱通徑：	DN20～DN200	結構形式：	單座、套筒式、籠式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭、焊接、螺紋
適用溫度：	-29ºC～+550ºC	驅動方式：	氣動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	浦首閥門

產品說明

ZJHP、ZJHM氣動單座調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動單座調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動單座調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。氣動單座調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。ZJHP、ZJHM氣動單座調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合。

閥體

形式	直通單座鑄造球型閥
公稱通徑	20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、792-94等
材料	鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上閥蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件

閥芯型式	單座柱塞型閥芯、套筒閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

執行機構

型式	ZHA/B多彈簧薄膜執行機構
型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RCl/4"
環境溫度	-30-70℃

作用形式
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性能

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	土2.5	±1.0
		終點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	土2.5	±1.0
額定行程偏差%			≤2.5
泄漏量1/h			0.01%X閥額定容量
可調范圍R			30:1

額定流量系數Kv、額定行程

公稱通徑DN（mm）		20				25	32	40	50	65	80	100	125	150	200
閥座直徑DN（mm）		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
額定流量系數Kv	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L（mm）		10				16	25			40			60
配用執行機構型號		ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45

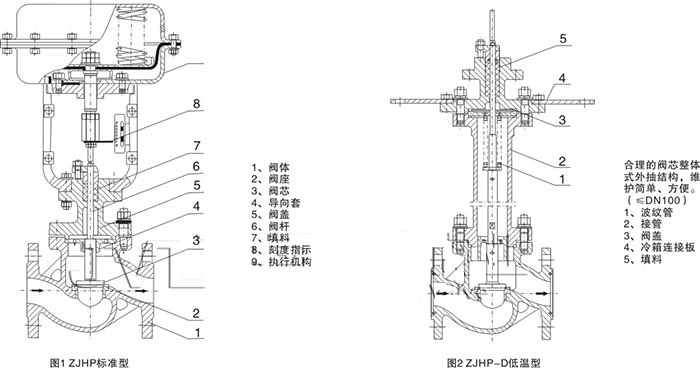

分解圖（1）

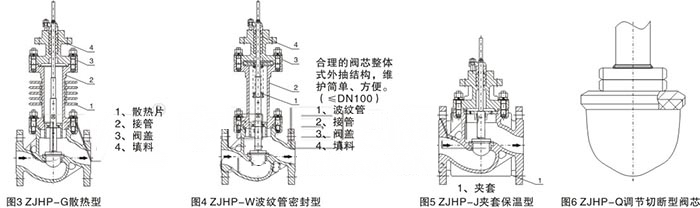

分解圖（2）

允許壓差

公稱通徑DN (mm)			20				25	32	40	50	65	80	100	125	150	200
閥座直徑DN (mm)			10	12	15	20	25	32	40	50	65	80	100	125	150	200
執行機構			ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45
作用方式	氣源壓力 (Kpa)	彈簧范圍 (Kpa)	允許壓差△(bar)
氣關	140	20~100	64	61.9	39.6	22.3	21.4	8.7	5.6	3.5	3.4	2.2	1.4	1.5	1	0.6
	250	20~100	64	64	64	64	64	56.8	36.4	23	22.1	14.3	9.1	9.5	6.6	3.7
	400	40-200	64	64	64	64	64	64	50.4	31.8	30.6	19.8	2.6	13.2	9.2	5.2
氣開	140	20~100	44.6	30.9	19.8	11.6	7	4.4	2.8	1.8	11.7	1.1	0.7	0.7	0.5	0.3
	250	40-200	64	64	59.4	33.4	21.4	13.1	8.1	5.3	5.1	3.3	2.1	2.2	1.5	0.9
	400	80-240	64	64	64	64	49.9	30.5	19.5	12.5	11.8	7.8	5	5.1	3.6	2.1

備注：對于波紋管密封調節閥，最大允許壓差為10bar，表中數值若小于10bar則不變，若大于10bar則取l0bar.

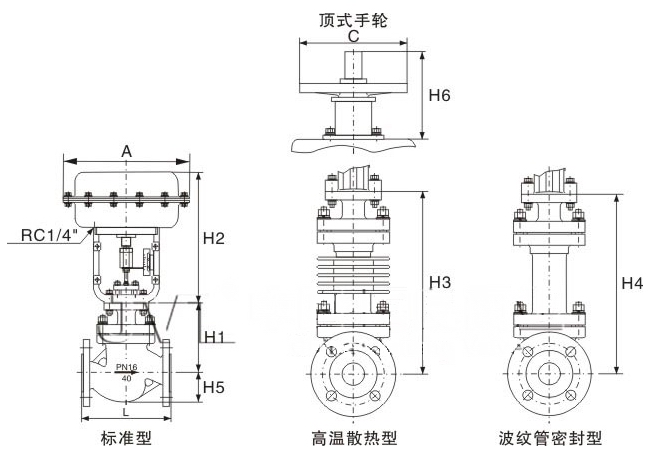

外形結構圖

主要外形尺寸

外形尺寸及重量單位：mm
公禰通徑		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
H1	PN64	140	140	160	160	180	210	210	220	290	340	370
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	208	208	224	228	228	334	334	342	408	453	482
H3	PN64	220	220	240	240	240	350	350	360	420	470	500
H4		238	238	402	402	405	627	628	635	698	702	728
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量 (kg)	PN16/40	21	22	24	32	38	62	67	83	132	160	245
重量 (kg)	PN64	24	25	30	42	52	78	82	102	170	190	285

備注：
1、表中重量為不帶附件標準數據，也可安裝側裝式手輪。
2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。

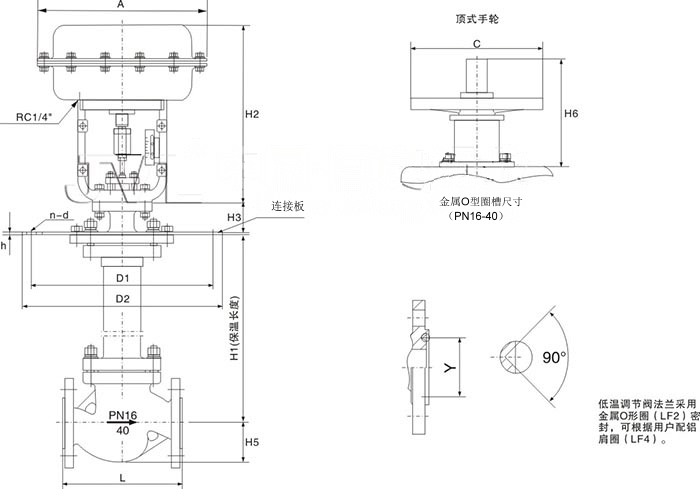

外形結構圖

主要外形尺寸

公禰通徑		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1		700	700	700	700	700	700	700	700	700	700	700
H2		298	298	298	298	298	380	380	380	510	510	510
H3		88	88	88	88	88	94	94	94	110	110	110
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203
D1	PN16/40	230	230	250	270	305	342	375	430	490	556	665
D1	PN64	270	270	305	342	375	430	490	556	665	665	765
D2	PN16/40	310	310	335	335	390	430	465	502	585	660	770
D2	PN64	355	355	390	430	465	520	585	600	770	770	890
h		15	15	15	15	15	18	18	18	20	20	20
n-d	PN16/40	8-12	8-12	8-12	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16
n-d	PN64	8-14	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16	18-16	18-16
Y		45	45	60	65	75	90	104	135	165	195	245
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量	（kg）	40	48	52	60	68	90	105	143	210	282	315

備注：
1、保溫長度以700mm為例，表中重量為PN16數據，也可安裝側裝式手輪。
2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。

外形結構圖

主要外形尺寸

公禰通徑	20	25	32	40	50	65	80	100	125	150	200
L	181	184	220	222	254	276	298	352	410	451	600
A	285	285	285	285	285	360	360	360	470	470	470
H1	152	152	177	177	183	221	221	230	315	355	385
H2	298	298	298	298	298	380	380	380	510	510	510
H3	220	220	240	240	240	350	350	360	420	470	500
H5	75	81	89	95	109	121	133	146	160	180	210
L1	101	101	108	108	108	123	123	123	140	140	140
L2	126	126	126	130	141	156	170	180	200	220	265
C	220	220	220	220	220	270	270	270	320	320	320
H6	180	180	180	180	180	236	236	236	310	310	310
法蘭規格DN	40	40	50	65	80	100	125	150	200	250	300
重量	26	27	35	44	56	84	88	109	185	202	305

備注：
1、表中數據位PN16數據，也可安裝側裝式手輪。
2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。
