產品型號：ZDLP、ZDLM
產品口徑：DN15～DN200
產品壓力：1.6MPa～6.4MPa
產品材質：灰鑄鐵、鑄鋼、不銹鋼
產品口徑：DN15～DN200
產品壓力：1.6MPa～6.4MPa
產品材質：灰鑄鐵、鑄鋼、不銹鋼
產品名稱：電動高溫調節閥 產品型號：ZDLP、ZDLM 公稱通徑：DN15～DN200結構形式：單座、雙座公稱壓力：1.6MPa～6.4MPa連接方式：法蘭、螺紋、焊接適用溫度：-29ºC～
產品說明ZDLP、ZDLM電動高溫調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。工作原理1、ZDLP、ZDLM電動高溫調節閥與被調介質直接接觸，由于閥芯運動，改變了閥芯與閥座間的流通面積，即改變了閥的阻力系數，從而改變了流經調節機構介質的流量，達到了對工藝參數的調節。2、ZDLP、ZDLM電動高溫調節閥是由PSL系列和3810L系列智能型電子式電動執行器通過支架與單座、套筒調節閥連接在一起所 組成。當輸入端無信號時，執行器穩定在預選的零位，調節閥處于全開或全閉的位置，執行器的輸出軸通過開合螺 母與調節閥的閥桿相連。當輸入端有信號時輸出軸即通過輸入信號按一定比例處在一定的位置，調節閥即處于所需開度，從而達到了調節和控制的目的。電動高溫調節閥分為電開式和電閉式兩種。通過選擇電子式電動執行器的正、反 作用開關來實現電開式和電閉式調節。 閥體
閥內組件
執行機構
性能
額定流量系數Kv、額定行程、允許壓差
外形結構圖 外形尺寸及重量 單位：mm

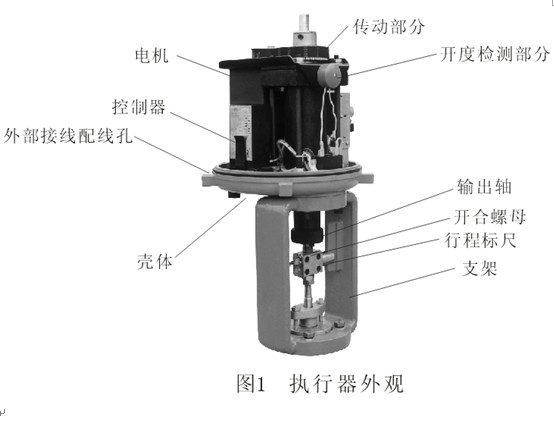

執行機構結構圖 本執行器主要由以下幾部分組成； 1、控制器：接受來自調節器的 DC4 ~ 20mA 或 DC1 ~ 5V 信號，控制執行器按預定模式工作。 2、傳動機構：把電機的旋轉運動變成動力輸出軸的直線往復運動，實現調節閥的開關和調節功能。 3 、開度檢測機構：將輸出軸的直線運動位移（閥芯的開度）經齒條、齒輪反饋給電位器，由電位器轉換成電信號再反饋給控制器，當來自調節器的輸入信號和閥芯的開度信號之差為零時，電機將停止工作。 4 、聯結機構：通過支架將執行器和被控閥門聯結，并由開合螺母將執行器輸出軸和閥桿連接，開合螺母上帶有指針，支架上有標尺，可指示輸出軸（或閥桿）的位移 5 、手動機構：本執行器還設計有手動機構，在斷電情況下，根據需要可由手動操作來完成調節閥的開、關和調節功能。 接線圖 主要特點3810L系列直行程電子式電動執行器是以220V交流單相電源做為驅動電源，接受來自調節器控制信號（DC4 ~ 20mA 或 DC1 ~ 5V），實現預定直線往復運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕工及環保等工業部門。主要特點1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA（或DC1 ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單 方便。 1.2 執行器的關鍵部件 — 控制器，采用最先進的混合集成電路，用樹脂密 封澆鑄，外形為匣狀，體積小，可靠性高。 1.3 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4%。 1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。 1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。） 1.6 用狀態選擇開關可以設定（正、反動作。） 1.7 用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。） 1.8 調整工作零點（始點）和行程（終點）簡單易行。 1.9 當突然斷電時，能確保閥芯自鎖。 1.10 采用同步皮帶轉動，有效降低了噪音。 1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起 動保護，并可反向運行取消延時保護。 2 主要技術參數 2.1 電源：AC220V±10%，50HZ 2.2 耗電功率（額定負載時） 規格 A 型執行器 50VA； 規格 B 型執行器 150VA； 規格 C 型執行器 220VA。 2.3 輸入信號：DC4 ~ 20mA 或 DC1 ~ 5V。 2.4 輸出信號：DC4 ~ 20mA（負載電阻礙500Ω以下）。 2.5 控制精度：基本誤差：±1%；回差≤1%；死區≤1%。 2.6 工作行程調整范圍：“零點”：±25%；“行程”20% ~ 100%。 2.7 外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。 直行程3810L、3410L系列
