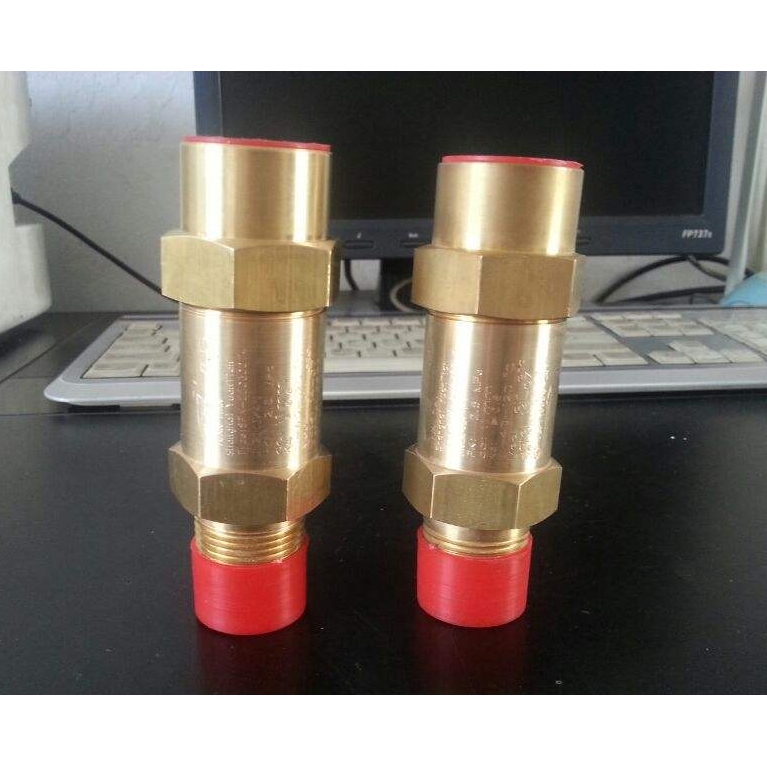

產品名稱：	彈簧式冷凍機安全閥	產品型號：	A22F-63T
公稱通徑：	DN8～DN32	結構形式：	彈簧式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	外螺紋
適用溫度：	-29ºC～+180ºC	驅動方式：	彈簧自動起跳
閥體材質：	黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、空氣、氣體等	生產廠家：	浦首閥門

產品說明

A22F-63T彈簧式冷凍機安全閥（中央空調用安全閥）是一種結構小巧，重量輕，適用于冷凍設備主機超壓保護的安全裝置；全身采用黃銅棒材加工而成，密封采用聚四氟乙烯F4材料，密封性能高，泄露量符合ANSI標準。整定壓力等級≤4.0MPa。

產品特點

1、整定壓力偏差小，可達±3%
2、啟閉壓差≤15%
3、選用優質的彈簧鋼，保證彈簧的壽命和穩定性
4、全身采用黃銅棒材加工而成
5、全啟式結構，排量大
6、密封采用聚四氟乙烯F4材料，密封性能高
7、鹵素檢測試驗≤0.1盎司/年

執行標準

設計規范：ANSI/ASHRAE15
結構長度：ANSI
試驗與檢驗：ANSI
產品標識：GB/T 12220
供貨規范：JB/T 7928

額定排量

口徑 mm(in)	do (mm)	整定壓力Psig(Mpa)
		200（1.38）	250（1.72）	300（2.07）	350（2.42）	400（2.76）
DN8(1/4)	6.3	9	11.5	13.5	15.5	18
DN10(3/8)	7.0	12	14.5	17	20	22.5
DN15(1/2)	7.8	14.5	18	21.5	25	28
DN20(3/4)	11	29	35.5	42.5	49.5	56
DN25(1)	18	77.5	95.5	114	132.5	150.5
DN32(1'/4)	26.5	168	207	247	287	319.5

注：排量單位Lbs/min（空氣）

性能參數

型號 Type	SFA22C-300T
公稱壓力	300Lbs
公稱通徑	DN8~32(1/4~1-1/4")
強度試驗壓力	5.2MPa
排放壓力	≤1.1倍整定壓力
密封壓力	0.9倍整定壓力
密封性	氣壓試驗2分鐘無泄漏、鹵素檢漏實驗泄漏率≤0.1盎司/年
適用溫度	-40~105°C
適用介質	制冷劑、油、水、氣體等

主要零件材料

序號 NO.	零件名稱	材料
1	閥體	HPb59-1/H62
2	密封圈	PTFE
3	閥瓣	HPb59-1/H62
4	彈簧	50CrVA
5	調整螺母	HPb59-1/H62
6	墊片	T3
7	螺母	HPb59-1/H62

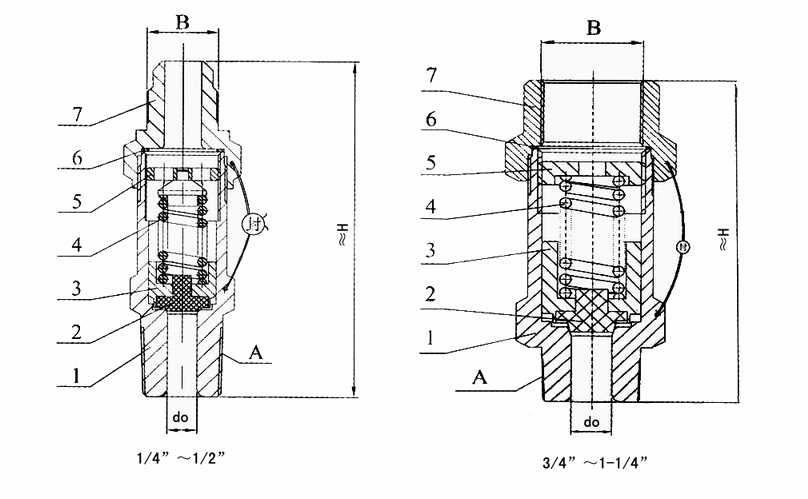

外形結構圖



主要外形尺寸

口徑mm(in)	in		≈H (mm)
	進口A	出口B
DN8(1/4)	1/4-18MNPT	5/8-18UNF	80
DN10(3/8)	3/8-18MNPT	5/8-18UNF	90
DN15(1/2)	1/2-14MNPT	7/8-14UNF	95
DN20(3/4)	3/4-14MNPT	3/4-14FNPT	100
DN25(1)	1-11.5MNPT	1-11.5FNPT	120
DN32(1'/4)	1'/4-11.5MNPT	1'/2-11.5FNPT	175



聲明：【A22F-63T彈簧式冷凍機安全閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的A22F-63T彈簧式冷凍機安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
