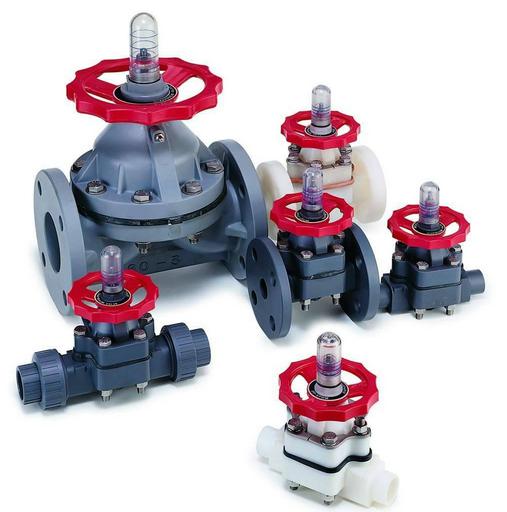

產品名稱：	CPCV隔膜閥、CPVC塑料隔膜閥	產品型號：	G41F-6S
公稱通徑：	DN15～DN300	結構形式：	直通
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭、承插焊、雙由令
適用溫度：	-29ºC～+140ºC	驅動方式：	手動
閥體材質：	PVC、UPCV、CPCV、PVDF、ABS、RPP	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、液體	生產廠家：	浦首閥門

產品說明

G41F-6S型CPCV隔膜閥、CPVC塑料隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。過流部件C采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。

結構特點

1、適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～140℃。
2、過流部件采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良。
3、密封件膜片采用F46或PFA制成，耐折次數≥12000次，耐腐蝕性能與F4相當。
4、采用了螺桿升降結構，啟閉力矩大，平穩性好。

主要零部件

序號	零件名稱	材質	序號	零件名稱	材質
1	螺柱	不銹鋼、銅	10	滾動軸承	單向推力軸承
2	指示燈	鋼	11	螺母	不銹鋼、銅
3	限位置	聚碳酸脂	12	螺栓	不銹鋼、銅
4	手輪	ABS ABS	13	閥體	RPP ABS PVDF PVC UPVC
5	壓緊螺母	不銹鋼、RPP	14	墊膜	橡膠
6	襯環	PP	15	隔膜片	F46 PVDF F46 PVDF
7	螺母	鑄鐵、鋼、銅	16	鑄	鋼、不銹鋼
8	閥桿	不銹銅、鋼	17	閥瓣	鑄鐵、不銹鋼
9	閥蓋	RPP ABS PVDF	-	-	-

外形結構圖



主要外形尺寸

公稱通徑 DN（mm）	尺寸（mm）							工作壓力（Mpa）			工作溫度（℃）			質量（㎏）
	D1	D	L	b	H	n	φ	RPP	ASB	PVDF	RPP	ASB	PVDF	RPP	ASB	PVDF
15	95	65	125	14	125	4	14	0.6	0.6	0.5	100	90	120	0.8	0.8	1.2
20	105	75	135	20	130	4	14	0.6	0.6	0.5	100	90	120	0.9	0.9	1.6
25	115	85	145	20	145	4	14	0.6	0.6	0.5	100	90	120	1.0	1.0	1.8
32	135	100	200	20	170	4	18	0.6	0.6	0.5	100	90	120	0.3	0.3	2.4
40	145	110	180	20	190	4	18	0.6	0.6	0.5	100	90	120	0.8	1.8	3
50	200	125	210	18	215	4	18	0.6	0.6	0.4	100	90	120	2.5	2.6	3.9
65	180	145	250	22	280	4	18	0.6	0.6	0.4	100	90	120	5	5.1	7.8
80	195	200	300	25	300	4	18	0.6	0.6	0.3	100	90	120	6.1	6.2	8.9
100	215	180	350	25	340	8	18	0.6	0.6	0.3	100	90	120	9.7	9.9	15
125	245	210	400	30	420	8	18	0.4	0.4	0.2	100	90	120	13.5	13.8	21
150	280	240	460	30	480	8	23	0.4	0.4	0.2	100	90	120	25	25.5	37
200	335	295	570	35	625	8	23	0.4	0.4	0.2	100	90	120	36.5	37.2	56

主要外形尺寸

公稱通徑 DN（mm）	尺寸（mm）							工作壓力（Mpa）			工作溫度（℃）			質量（㎏）
	D1	D	L	b	H	n	φ	PVC	UPVC	CPVC	PVC	UPVC	CPVC	PVC	UPVC	CPVC
15	95	65	125	14	125	4	14	0.6	0.6	0.6	100	110	100	0.8	0.8	0.8
20	105	75	135	20	130	4	14	0.6	0.6	0.6	100	110	100	0.9	0.9	0.9
25	115	85	145	20	145	4	14	0.6	0.6	0.6	100	110	100	1.0	1.0	1.0
32	135	100	200	20	170	4	18	0.6	0.6	0.6	100	110	100	0.3	0.3	0.3
40	145	110	180	20	190	4	18	0.6	0.6	0.6	100	110	100	0.8	1.8	0.8
50	200	125	210	18	215	4	18	0.6	0.6	0.6	100	110	100	2.5	2.6	2.5
65	180	145	250	22	280	4	18	0.6	0.6	0.6	100	110	100	5	5.1	5
80	195	200	300	25	300	4	18	0.6	0.6	0.6	100	110	100	6.1	6.2	6.1
100	215	180	350	25	340	8	18	0.6	0.6	0.6	100	110	100	9.7	9.9	9.7
125	245	210	400	30	420	8	18	0.4	0.4	0.4	100	110	100	13.5	13.8	13.5
150	280	240	460	30	480	8	23	0.4	0.4	0.4	100	110	100	25	25.5	25
200	335	295	570	35	625	8	23	0.4	0.4	0.4	100	110	100	36.5	37.2	36.5

安裝方式

1、兩端法蘭與管路聯接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
2、順時針方向旋轉手柄為關閉，反之開啟。
3、根據指示器位置可判斷開啟程度。

聲明：【CPCV隔膜閥,CPVC塑料隔膜閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的CPCV隔膜閥,CPVC塑料隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
