產品名稱：	三通襯膠隔膜閥	產品型號：	G49J
公稱通徑：	DN25～DN80	結構形式：	三通
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	浦首閥門

產品說明

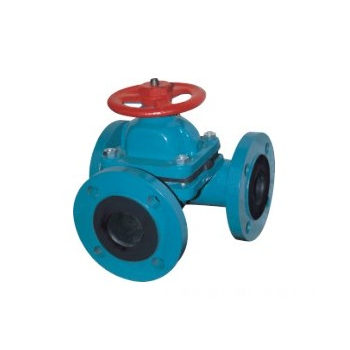

G49J三通襯膠隔膜閥是一種特殊形式的截斷閥，啟閉件采用EPDM橡膠材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

結構特點

1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

型號編制

手動	G41J(堰式)	三通	G49J（三通）
	G41F5(堰式)		G49JF5（三通）
	G45J(直流式)		G649JF5（氣動）
	G45F5(直流式)		G649JF5（氣動）
電動	G9B49J(防爆式)	電動	G949J(普通型)
	G9B49F5(防爆式)		G949F5(普通型)

標準規范

遵循規范	STANDARD
設計與制造	GB12239
結構長度	GB1221/JB1688
法蘭尺寸	JB78/JB79(GB　HG　SH)
壓力試驗	GB/T13927
標簽	GB12220
供貨	GB/T12252

外形結構圖



主要外形尺寸

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	質量
25	1．0	1．0	160	96	115	85	4-14	108	120	66	5．5
32			180	118	135	100	4-18	138	157	96	8．5
40			200	135	145	110	4-18	147	167	96	12．5
50			230	150	160	125	4-18	167	192	96	17
65			290	182	180	145	4-18	194	229	165	24．5
80			310	210	195	160	4-18	212	252	230	33．5



聲明：【G49J三通襯膠隔膜閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的G49J三通襯膠隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
