產品名稱：	氣體管道過濾器	產品型號：	OF
公稱通徑：	DN40～DN400	濾網材料：	不銹鋼
工作壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-20ºC～+450ºC	功能作用：	過濾氣體管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	空氣、氫氣、氮?dú)狻⒀鯕獾葰怏w	生產廠家：	浦首閥門

產品說明

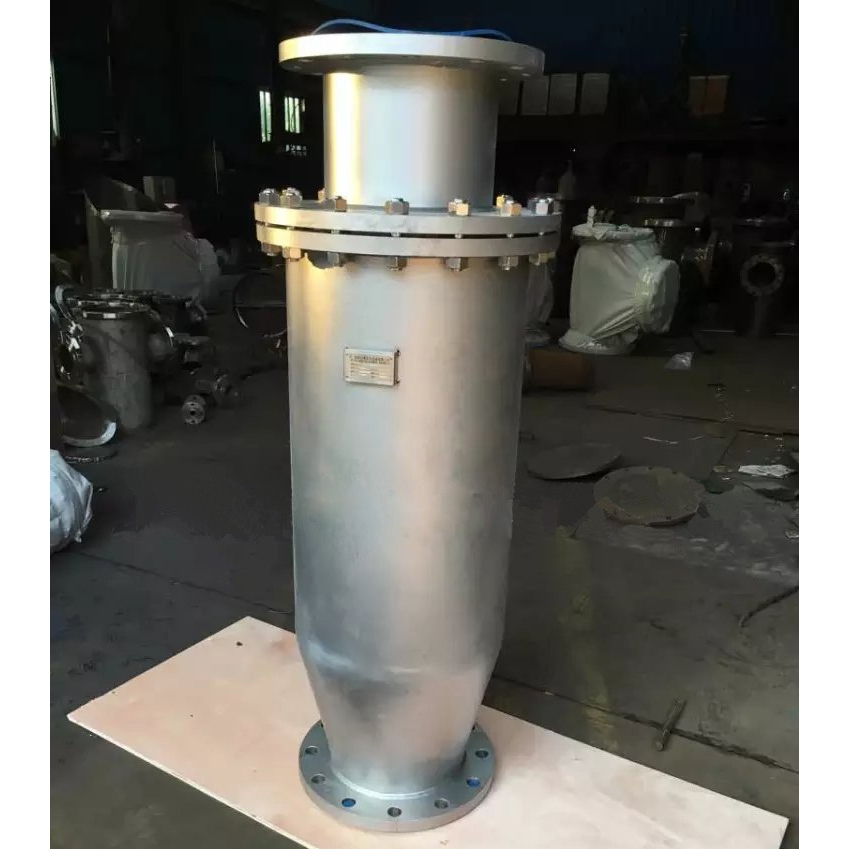

OF氣體管道過濾器是專為氣體管路設計的一種特殊過濾器，過濾器同分流錐、過濾網管組成，水流推力主要起到氣體分流，因而避免過濾網受正面引起的破裂。氣體管道過濾器廣泛用于工業生產部門中氣體過濾，如：空氣、氫氣、氮?dú)狻⒀鯕獾葰怏w的過濾。

產品特點

1、本產品適用于易燃、易爆、含塵氣體的管道過濾。
2、本產品具有確保設備安全運行、正常供氣的作用，因而已被冶金、化工、機械加工等行業廣泛選用。
3、本產品的濾筒（內管）和外筒與管道在同一直線，因而氣流能較平緩地進入濾筒內，基本上無紊流產生，壓損小于0.02MPa。
4、根據工藝要求可選用不同的過濾精度，一般以80～200目為宜。
5、本產品在出廠時嚴格按脫脂工藝清洗除油除銹，用戶可直接將其與管道安裝后投運。

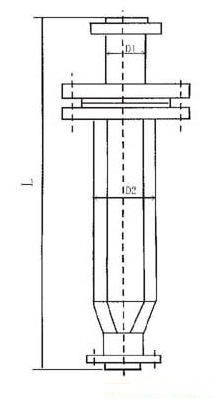

外形結構圖

主要外形尺寸

公稱通徑DN	D1	D2	結構長度 L
			1.6	1.6 ～ 4.0
40	45	76	350	400
50	57	89	380	420
65	76	108	450	500
80	89	133	550	600
100	108	159	700	750
125	133	219	850	900
150	159	219	1000	1050
200	219	273	1150	1250
250	273	325	1250	1400
300	325	426	1400	1600
350	377	478	1500	1700
400	426	529	1600	1800



聲明：【OF氣體管道過濾器】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的OF氣體管道過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
