產品名稱：	電動套筒調節閥	產品型號：	ZAZME
驅動方式：	電動,氣動	連接形式：	法蘭
結構形式：	套筒調節	密封結構：	密封墊
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN20-200
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

電動套筒調節閥,ZAZME電動套筒調節閥直行程電動執行器有調節型（電子式）分為開關型和調節型二類。調節型執行器是以220V交流單相電源作為驅動電源，接受來自計算機、調節器或操作器的DC4~20mA（DC1~5V），DC0~10mA（DC0~5V）控制信號來運轉的全電子式執行機構，內有控制單元，無需外配伺服放大器，開關型執行器按位置檢測信號可分為電阻和電流兩種，后者直接和伺服放大器連接后可組成調節型執行器。接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

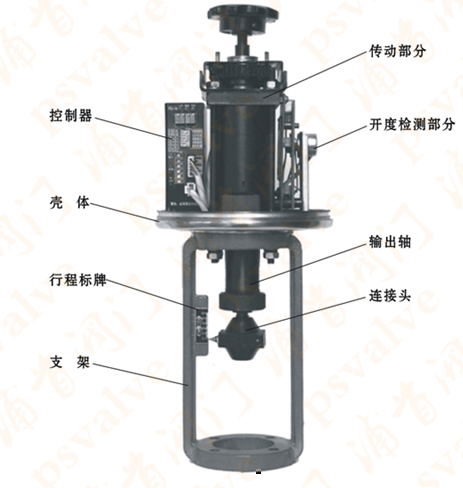

電動執行器

一、調節型執行器內有伺服系統（無需另配伺服放大器），只需輸入DC4~20mA（DC1~5V）或DC0~10mA、（DC0~5V）信號和AC220V單相電源即可工作，連線極為簡單方便。

二、調節型執行器的關鍵部位——控制器，采用最先進的混合集成電路，用樹脂密封澆鑄，呈匣子狀，防潮，防震，體積小，可靠性高。、

三、閥位的反饋檢測采用高性能的精密電位器，分辨率＜0.4%。

四、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。

五、用狀態選擇開關可以設定斷信號時，閥位處于全開，全閉或自鎖狀態。

六、用狀態選擇開關設定正，反動作。

七、用狀態選擇開關可以設定輸入信號為DC4~20mA（DC1~5V）或DC0~10mA（DC0~5V）。

八、用電位器調整工作零點（起始）和行程滿位（終點）靈敏度簡單易行。

九、當突然斷電時，能確保閥位自鎖

十、采用齒輪傳動，可靠性高，使用壽命長

十一、采用智能限位時，較限位開關工作性能更加穩定可靠。

十二、執行器具有過載保護、溫度保護及壓縮彈簧保證閥門嚴密關閉等三種保護功能。

三、型號、規格

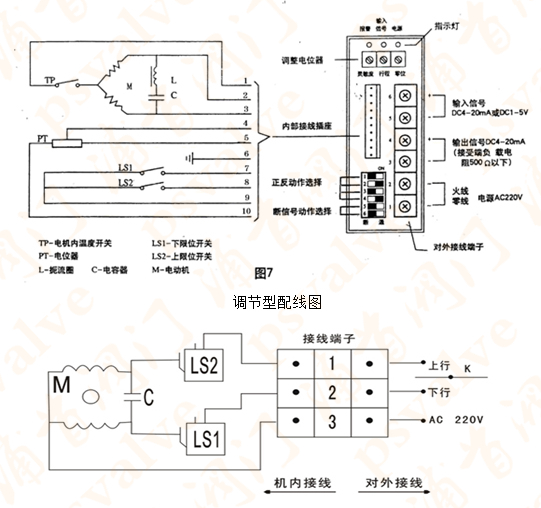

接線圖

　　 電動套筒調節閥本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。

電動套筒調節閥產品特點

閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
伺服放大器采用深度動態負反饋，可提高自動調節精度。
電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

電動套筒調節閥,ZAZME電動套筒調節閥主要技術參數

調節機構主要技術參數
公稱通徑mm			25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（Kv）			10	/	25	40	63	100	155	/	370	580	900	1300
公稱壓力(MPa)			1.6;6.4
行程			16		25		40		60			100
額定行程時間S			10		15.6		25		37.5			62.5

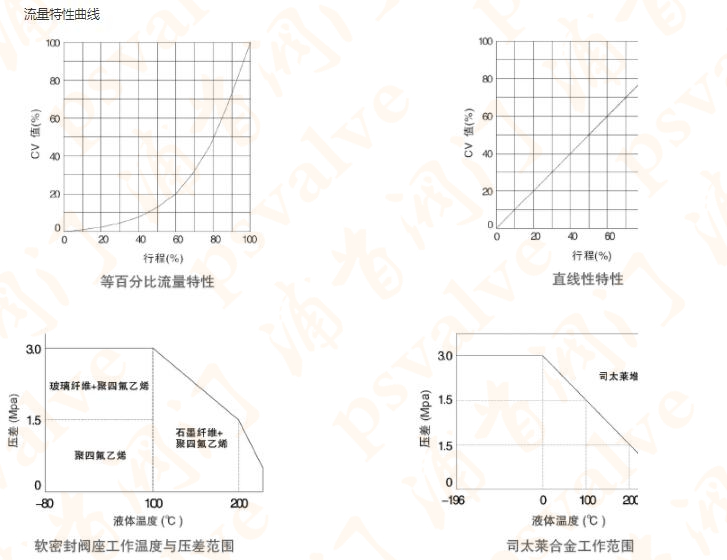

流量特性			直線;等百分比
介質溫度(℃)			-20+200℃（常溫）；-40～+450℃（中溫）；-250～-60℃（低溫）
閥體材質			HT200、ZG270-500、ZG1Cr18Ni9Ti
法蘭尺寸			PN1.6MPA按JB77-59;PN6.4MPA按JB79-59
法蘭型式			法蘭密封型式按77-59；其中PN1.6MPA為光滑式，PN6.4MPA為凹式
配執行機構型號			DKZ-120※			DKZ-330※			DKZ-440※		SKZ-450※ SKZ-550			DZK-560※
			DKZ-220			DKZ-230
			DKZ-320			DKZ-430
注：1.※表求是標準配用型號。
2.可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，其法蘭距按用戶工求確定。

電動執行機構主要技術參數
型號和規格	公稱負載值（N)	額定行程值 （mm）	額定行程時間（S）	位移速度 （MM/S)	技術參數
DKZ-100	400	6	12	0.5	電源：AC220V、50HZ 輸入信號：DC0-10mA DC4-20mA 外殼防護等級：相當IP65 隔爆標志：dIIBT4
DKZ-110		10	20
DKZ-120		16	32
DKZ-210	1000	10	6.25	1.6
DKZ-220		16	10
DKZ-230		25	15.63
DKZ-310	2500	10	6.25	1.6
DKZ-320		16	10
DKZ-330		25	15.63
DKZ-430	600	25	15.63	1.6
DKZ-440		40	25
DKZ-450		60	37.5
DKZ540	16000	40	25	1.6
DKZ550		60	37.5
DKZ560		100	62.5

電動套筒調節閥,ZAZME電動套筒調節閥主要零部件

零件名稱	材料	溫度范圍℃	備注
閥體上、下閥蓋	HT200	-20~+200
	ZG270-500	-40~+450
	ZG1Cr18Ni9Ni	-250~+550
閥座、閥芯、閥桿	1Cr18Ni9Ti	-250+550
密封墊	橡膠石棉板	-20~+200
	不銹鋼纏繞墊	-40~+450
	浸臘石棉板	-250~-60
填料	（F4）	-40~+200
	碳纖維	-120~+350
	柔性石墨	-200~+600
螺栓、螺母	350CrMoA	-40~+460
	35、A3	-40~+425

性能參數

項目			規定值
基本誤差%			±5.0
回差%			3.0
死區%			3.0
始 終 點 偏 差 %	電開	始點	±2.5
		終點	±5.0
	電關	始點	±5.0
		終點	±2.5
額定行程偏差%			±2.5
泄漏量1/h			雙座式	10-3*閥的額定容量

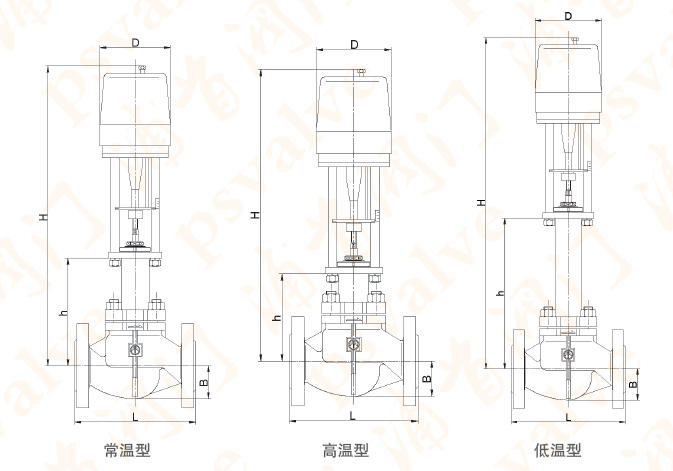

電動套筒調節閥,ZAZME電動套筒調節閥外形尺寸

ZAZM常、中溫電動套筒調節閥外形尺寸
公稱通徑PN	推 力 N	L			H		B	重量KG
		公稱壓力Mpa		H1
		1.6			常溫型	中溫型
25	400	185	205	110	608	758	460	14
	1000				661	811
	2500				686	836		52
40	400	2200	235	131	648	803
	1000				710	856
	2500				726	881		63
50	400	250	265	131	648	803
	1000				710	856
	2500				726	881		65
65	6400	270	295	171	966	1126	530	131
80		300	320	189	991	1151		143
100		380	400	208	1036	1196		186
150		530	550	275	1202	1775		274
200		640	670	320	1277	1507		444
250	16000	780	810	390			630
300		880	950	450

ZAZM低溫型電動套筒調節閥外形尺寸表
公稱通徑PN	推 力 N	L	DN	工作溫度℃						重量KG
		公稱壓力 MPA
				-100		-200		-250
		6.4		H	H2	H	H2	H2	H
25	400	205	290	500	1058	700	1258	900	1558	50
	1000				1111		1311		1511
	2500				1136		1336		1536	74
40	400	235	330		1083		1283		1438
	1000				1136		1336		1536
	2500				1161		1361		1561	74
50	400	265	360		1083		1283		1861
	1000				1136		1336		1886
	2500				1161		1361		1931	91
65	6400	295	405	600	1461	800	1661	1000	2087	166
80		320	430		1486		1686		2172	181
100		400	520		1531		1731			236
150		550	695	700	1697	900	1897	1100		244
200		670	840		1772		1927			531
250	16000	810		800		1000		1200
300		950

訂貨須知

訂貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力，閥后壓力
·介質名稱及狀態，介質流量
·閥蓋型式
·供電電壓(220V或380V，默認為220V)
·輸入信號：4-20mA，還是1-5V(默認4-20mA)
·閥體、閥內件材質要求
