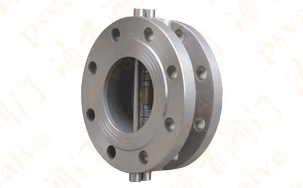

對夾雙瓣旋啟式止回閥,H46H法蘭雙瓣旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。

公稱壓力或壓力級：PN1.0-16.0MPa

公稱通徑或口徑：DN50～1200

連接方式：法蘭

適用溫度：-20℃～425℃

閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)。選用不同的材質，可分別適用于水、蒸汽、油品等多種介質。

對夾雙瓣旋啟式止回閥,H46H法蘭雙瓣旋啟式止回閥產品標準與規范：

1、設計與制造：API594，API6D,JB/T8937

2、結構長度：API594，API6D,JB/T8937

3、壓力-溫度等級：ASME B16.34，GB/T9124

4、試驗與檢驗：API598，JB/T9092

5、配管法蘭：JB/T74-90，ASME B16.5，API605，ASME B16.47

對夾雙瓣旋啟式止回閥,H46H法蘭雙瓣旋啟式止回閥產品特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3、閥瓣關閉快速，水錘壓力小；
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力小；
6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力小；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、可靠性高

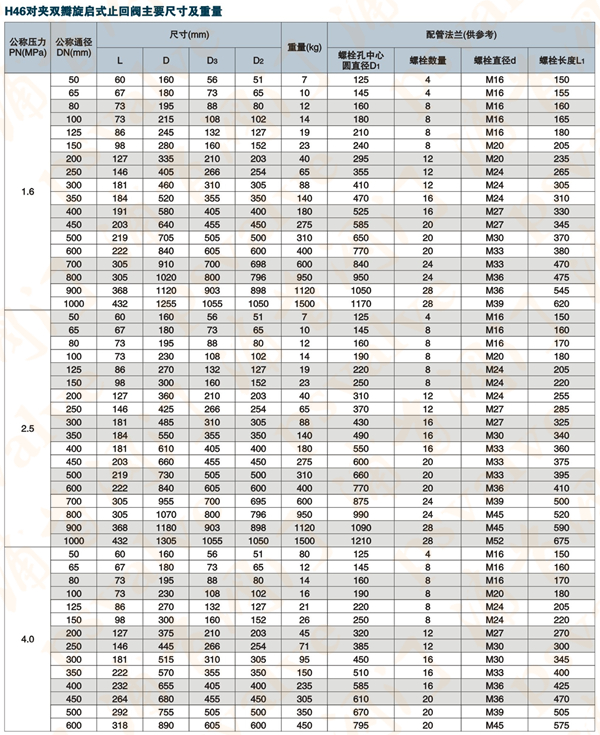

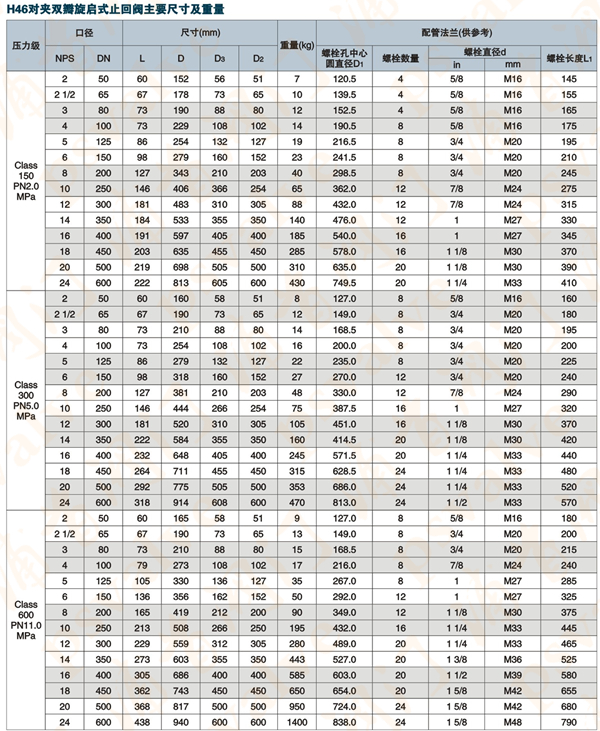

對夾雙瓣旋啟式止回閥材料及主要參數

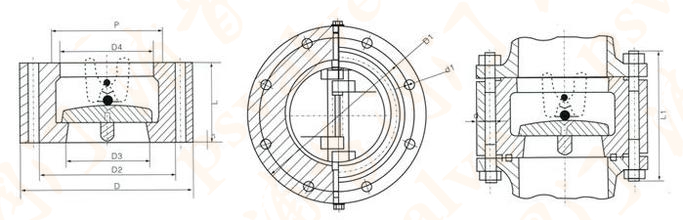

對夾雙瓣旋啟式止回閥,H46H法蘭雙瓣旋啟式止回閥尺寸圖:
