產品名稱：不銹鋼閘閥

產品型號：Z41W
產品口徑：DN15-800
產品壓力：1.6-16MPa
產品材質：不銹鋼,304,304L,316,316L等

不銹鋼閘閥產品特點結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小密封面采用不銹鋼和硬質合金，使用壽命長采用柔性石墨填料、密封可靠，操作輕便靈活驅動方式為手動、氣動、電動、齒輪傳動結構形式為彈性楔...

產品名稱：	不銹鋼閘閥	產品型號：	Z41W
驅動方式：	手動,電動,氣動	連接形式：	法蘭,螺紋
結構形式：	楔式	密封結構：	硬密封,軟密封
壓力范圍：	1.6-16MPa	公稱通徑：	DN15-800
常用材質：	不銹鋼,304,304L,316,316L等	銘牌：	浦首品牌

不銹鋼閘閥產品特點
結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
密封面采用不銹鋼和硬質合金，使用壽命長
采用柔性石墨填料、密封可靠，操作輕便靈活
驅動方式為手動、氣動、電動、齒輪傳動
結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

不銹鋼閘閥執行標準
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

實物圖片

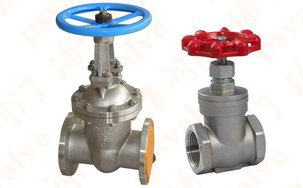

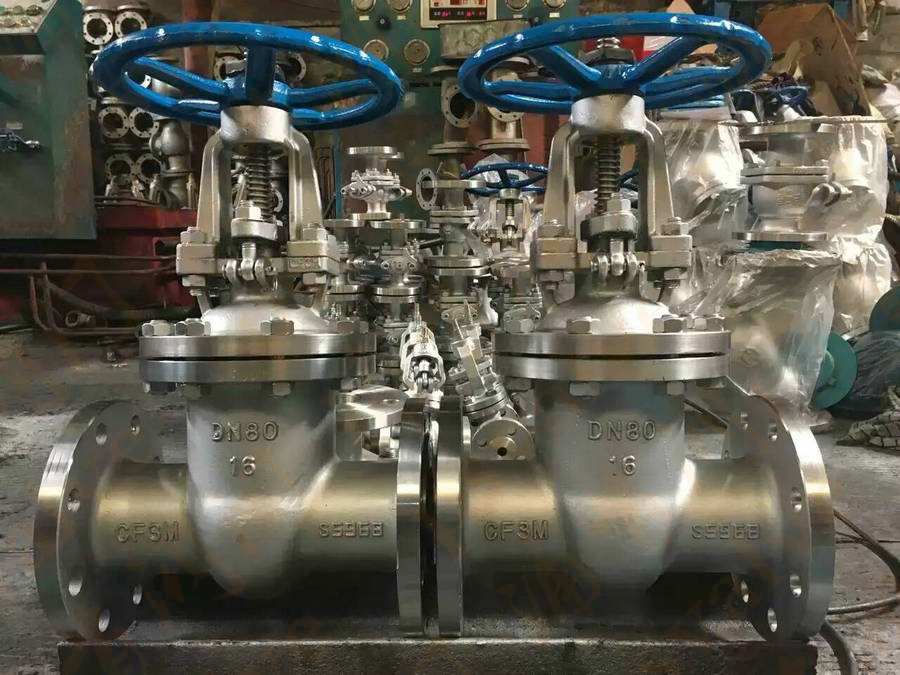

不銹鋼閘閥(圖1) 不銹鋼閘閥(圖2)

不銹鋼閘閥-性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

Z41W法蘭不銹鋼閘閥-主要零件材質

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

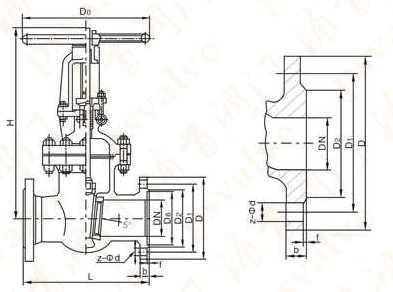

Z41W法蘭不銹鋼閘閥-1.6MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

Z41W法蘭不銹鋼閘閥-2.5MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

Z41W法蘭不銹鋼閘閥-4.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

Z41W法蘭不銹鋼閘閥-6.4MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Z41W法蘭不銹鋼閘閥-10.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

Z41W法蘭不銹鋼閘閥-16.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450
