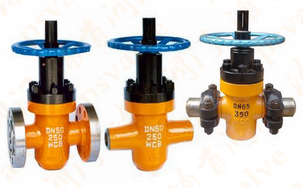

產品名稱：	高壓卡箍閘閥	產品型號：	Z83Y,ZF83Y
驅動方式：	手動	連接形式：	卡箍,焊接,法蘭
結構形式：	閘板	密封結構：	硬密封
壓力范圍：	1.6MPa-45.0MPa	公稱通徑：	DN25-DN200
常用材質：	鑄鋼、不銹鋼、合金鋼等	銘牌：	浦首品牌

高壓卡箍閘閥,高壓井口閘閥該系列法門結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力16MPa—45MPa，工作溫度120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。

高壓卡箍閘閥,油田平板閘閥參數：

產品型號：ZF43Y、ZF63Y、Z83Y、ZF543Y、ZF563Y、Z583Y、KZ53Y
公稱通徑：DN25-DN300
公稱壓力：16Mpa-42Mpa
適用溫度：-30℃-125℃
適用介質：水、油品、天然氣等
閥體材質：鑄鋼、碳鋼、不銹鋼
連接方式：法蘭連接
傳動方式：手動，蝸輪
設計標準：GB/T19672；API 6D
結構長度：GB/T 19672；API 6D
連接法蘭：GB/T 9113；ASME B16.5
試驗檢驗：JB/T 9092；AIP 598

高壓卡箍閘閥,油田平板閘閥特性：

①采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
②閘板下部開有導流孔，并給予精密導向，同時密封部均噴焊硬質合金，耐沖蝕。
③閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿處采用復合填料，多重密封，使得密封可靠，摩擦力小。
④關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
⑤由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。
⑥開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。 高壓卡箍閘閥,油田平板閘閥詳細介紹：

產品型號	Z83Y	連接形式	卡箍
主體材料	鑄鋼	公稱通徑	25-200（mm）
適用介質	水、油、泥漿、天然氣	壓力范圍	160-450（Mpa）

ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。

產品采用標準

設計標準		JB/T5298、APl6D
結構長度	法蘭	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
連接法蘭		GB/T9113、JB/T 79 ANSl 16.5a
對焊端		GB/T 12224
試驗和檢驗		GB/T3927、JB/T 9092

產品性能規范

適用范圍		PN10.0～42.0MPa	DN25～200mm
適用溫度		-29～121℃
適用介質	普通型	石油、天然氣、成油品、水等
	抗硫型	含H2S、CO2的石油、天然氣等
連接形式		法蘭端、焊接端、卡箍端
驅動方式		手動、電動、氣動等

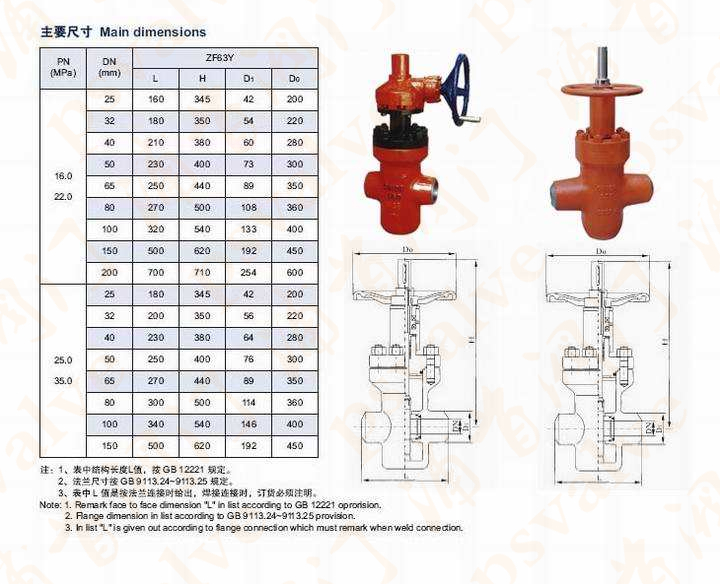

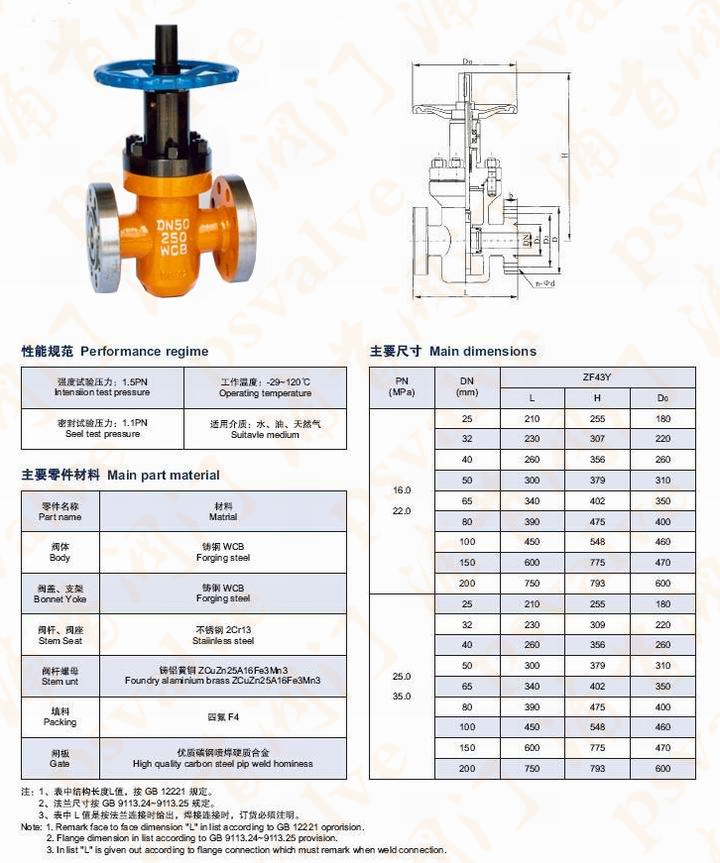

高壓卡箍閘閥結構圖:
