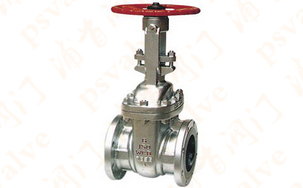

產品名稱：日標閘閥

產品型號：Z41W
產品口徑：DN15-500
產品壓力：10K-20K
產品材質：鑄鐵,鑄鋼, 不銹鋼等

日標閘閥,JIS日標法蘭閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品...

產品名稱：	日標閘閥	產品型號：	Z41W
驅動方式：	手動,氣動,電動	連接形式：	法蘭
結構形式：	楔式	密封結構：	硬密封,軟密封
壓力范圍：	10K-20K	公稱通徑：	DN15-500
常用材質：	鑄鐵,鑄鋼, 不銹鋼等	銘牌：	浦首品牌

日標閘閥,JIS日標法蘭閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。
通過選用不同的材質，可適用于水、蒸汽、油品、酸類、醋酸、強氧化性介質及尿素等多種介質。驅動方式手動、傘齒輪傳動及電動。
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

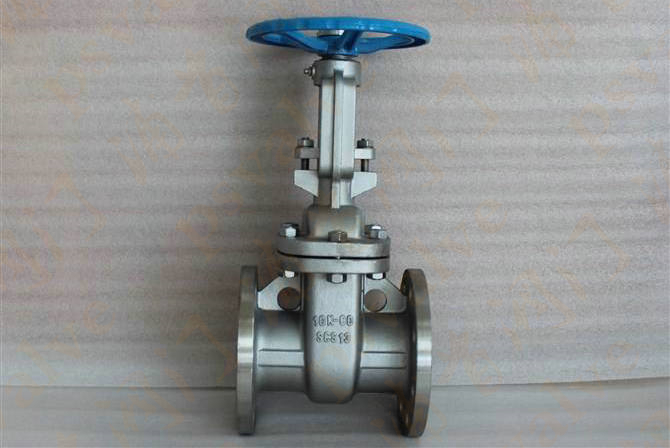

日標閘閥,JIS日標法蘭閘閥實物圖片

日標閘閥(圖1)

標準規范：

設計與制造	結構長度	連接法蘭	壓力-溫度等級	試驗與檢驗
API600	ANSI B16.10	ANSI B16.5、 GB9112～9131、 SH3406、 JIS B2212、 JIS B2214	ANSI B16.34	API598

主要零件材料及適用工況：

主要零件材料	閥體、閥蓋、閘板	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M (316)
	密封面	Cr13 或硬質合金	本體(W)或硬質合金(Y)
	閥桿及內件	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)
	填　料	柔性石墨
	墊　片	不銹鋼纏繞墊片
適用工況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質
適用工況	適用溫度	-29～425 ℃	-40～500 ℃

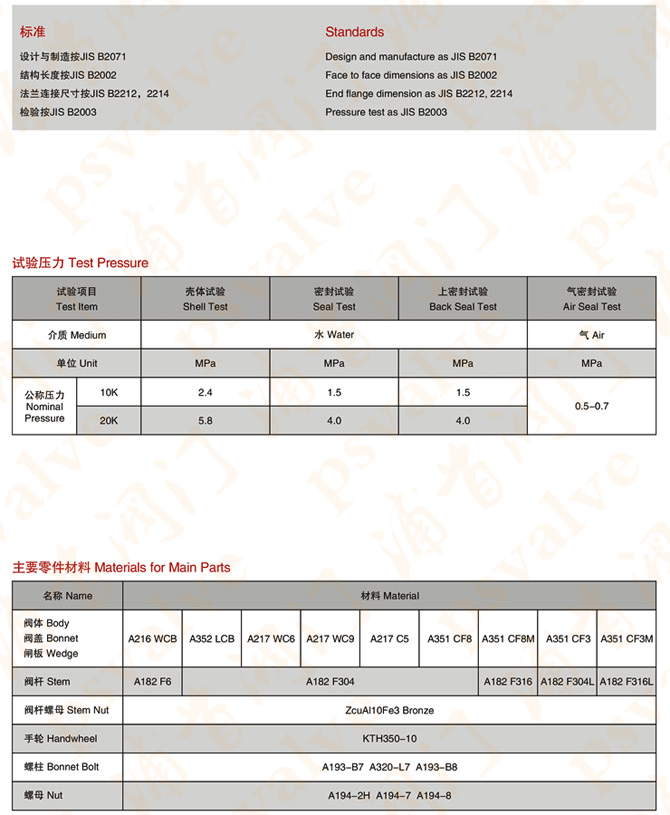

Z41H-10K,Z41H-20K日標鋼制閘閥標準：

設計與制造 Design and Manufacture	結構長度 Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003
